описание серии

Муфта кулачково-дисковая – это механическое устройство, используемое для соединения и разъединения вращающихся валов или осей. Она обеспечивает передачу крутящего момента от одного вала к другому при соблюдении определенных условий.

Муфты кулачково-дисковые состоят из двух основных компонентов: кулачков и дисков. Кулачки представляют собой выступы или выступающие части на валах, которые входят в пазы или вырезы на дисках. Когда кулачки входят в пазы, муфта становится замкнутой и передача крутящего момента возможна. При выходе кулачков из пазов муфта разъединяется и передача крутящего момента прекращается.

Муфты кулачково-дисковые широко применяются в различных механизмах и машинах, где требуется быстрое и надежное соединение и разъединение валов. Они обеспечивают простоту и удобство в использовании, а также позволяют эффективно передавать крутящий момент без потерь.

Полумуфты должны изготавливаться следующих исполнений:

  • 1 - с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080;
  • 2 - с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;
  • 3 - с коническими отверстиями для длинных концов валов по ГОСТ 12081;
  • 4 - с коническими отверстиями для коротких концов валов по ГОСТ 12081.
Допускаются другие виды соединения полумуфт с валами с обеспечением гарантированного натяжения.

Размеры шпоночных пазов и предельные отклонения - по ГОСТ 23360 и ГОСТ 10748.

Ширина шпоночных пазов для полумуфт исполнений 3 и 4 - по ГОСТ 12081.

Допуски углов конусов отверстий - по 9 степени точности ГОСТ 8908.

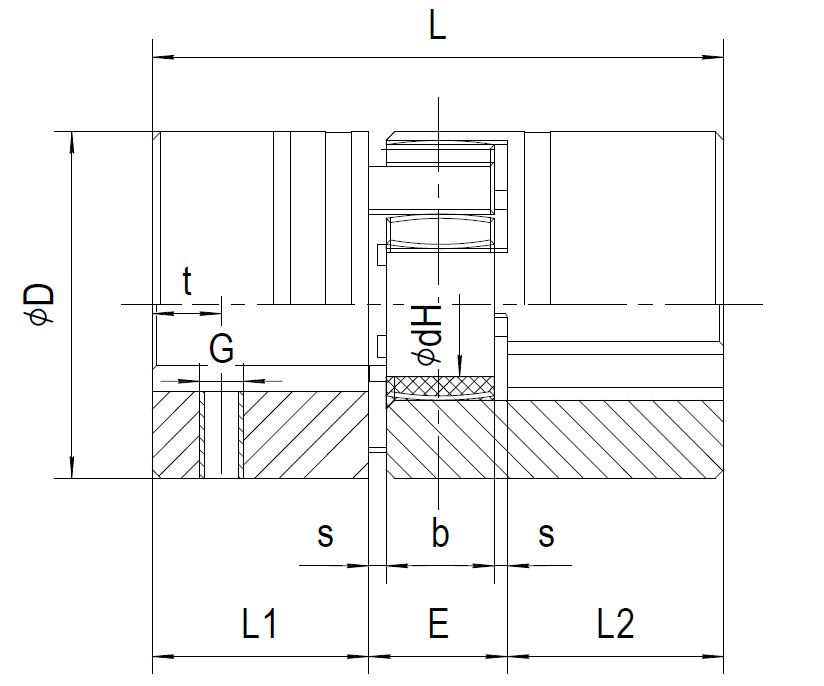

Муфта кулачково-дисковая

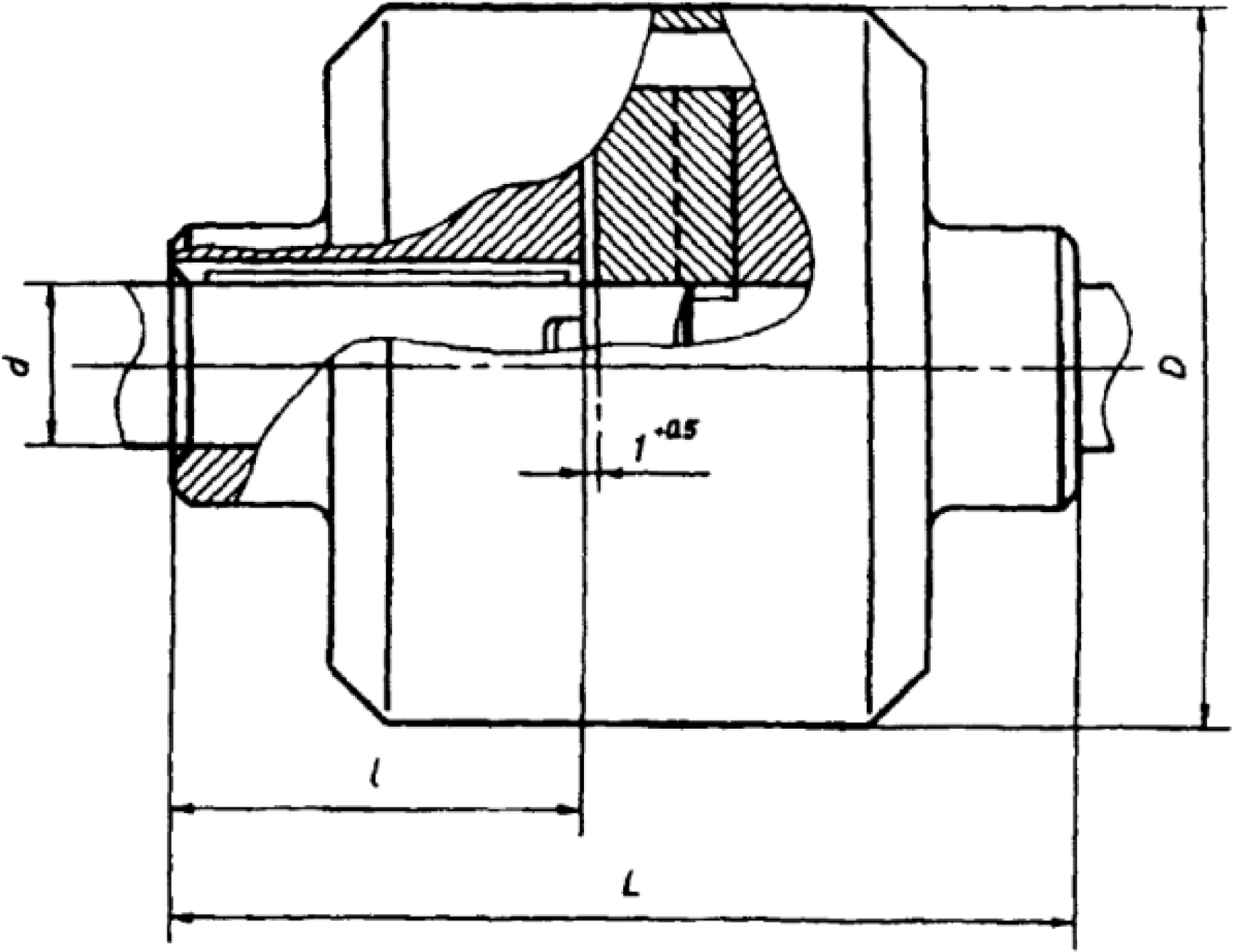

Исполнения 1 и 2
Муфта кулачково-дисковая

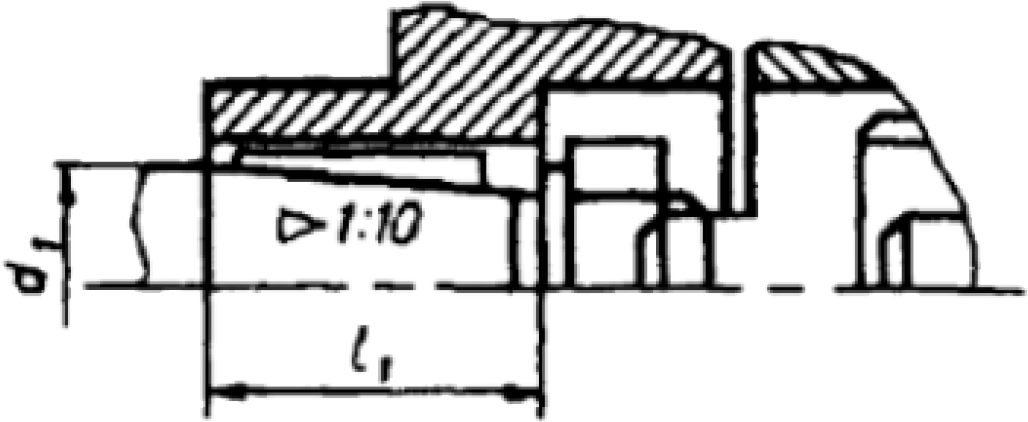

Исполнения 3 и 4
Муфта кулачково-дисковая

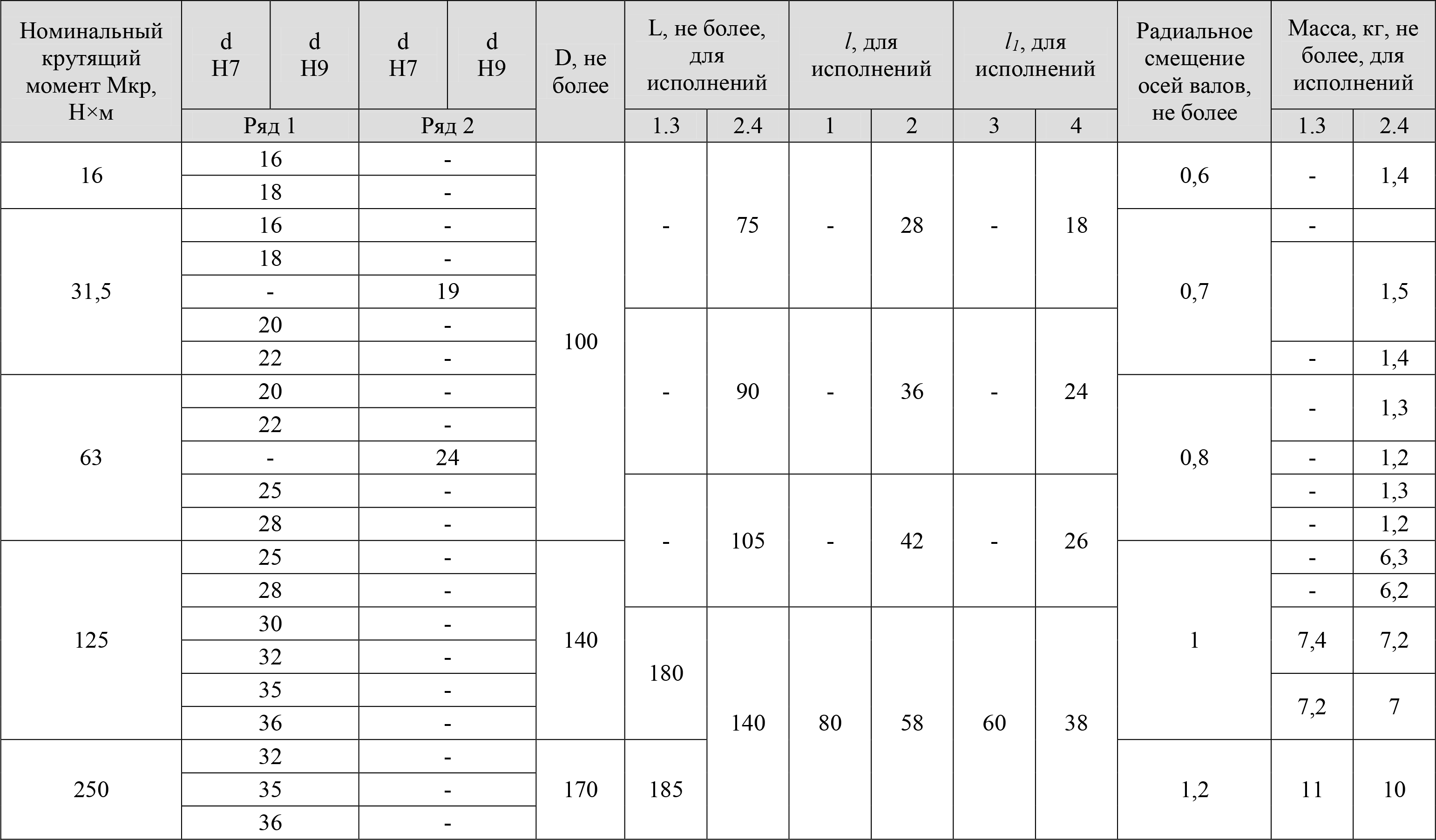

Муфта кулачково-дисковая

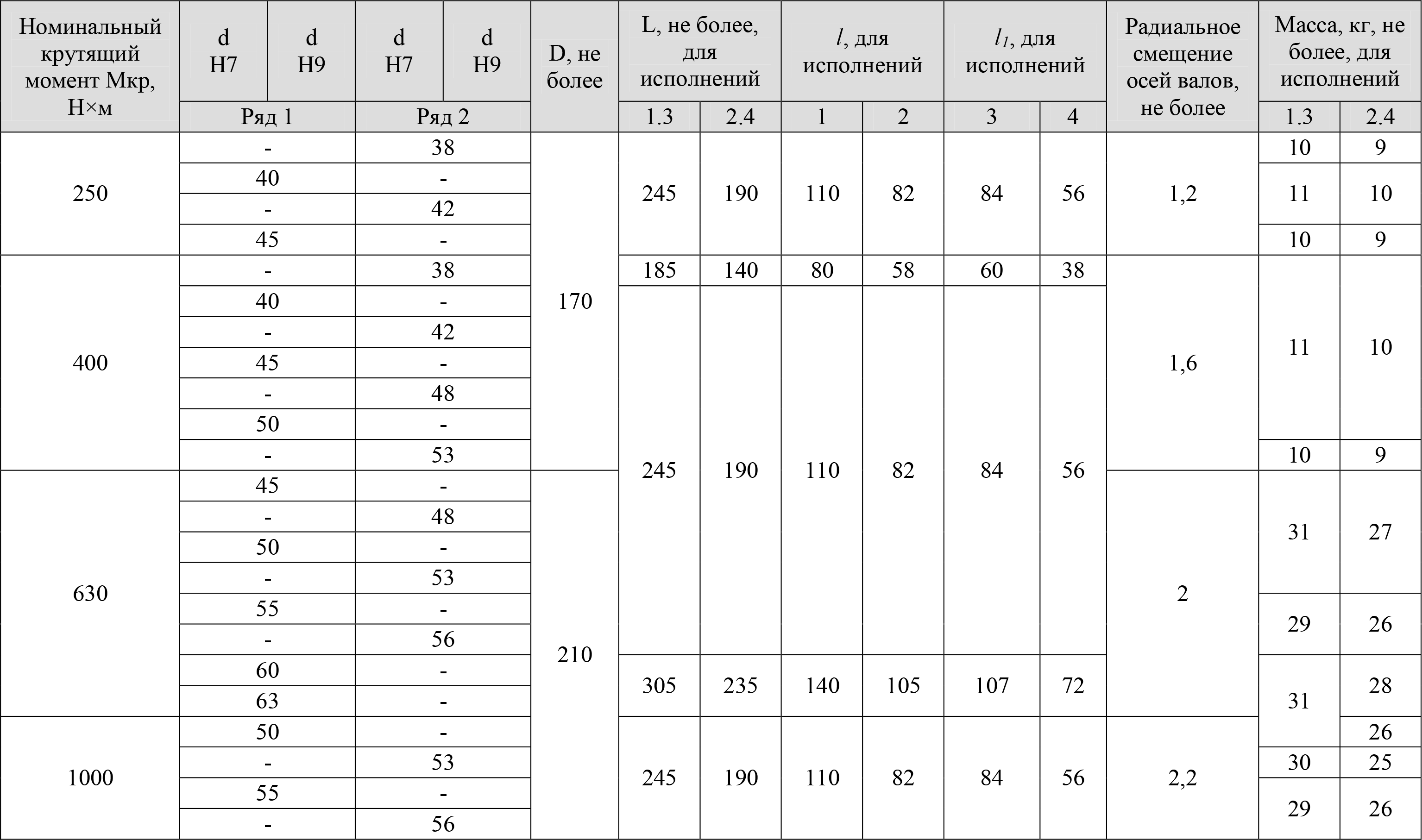

Муфта кулачково-дисковая

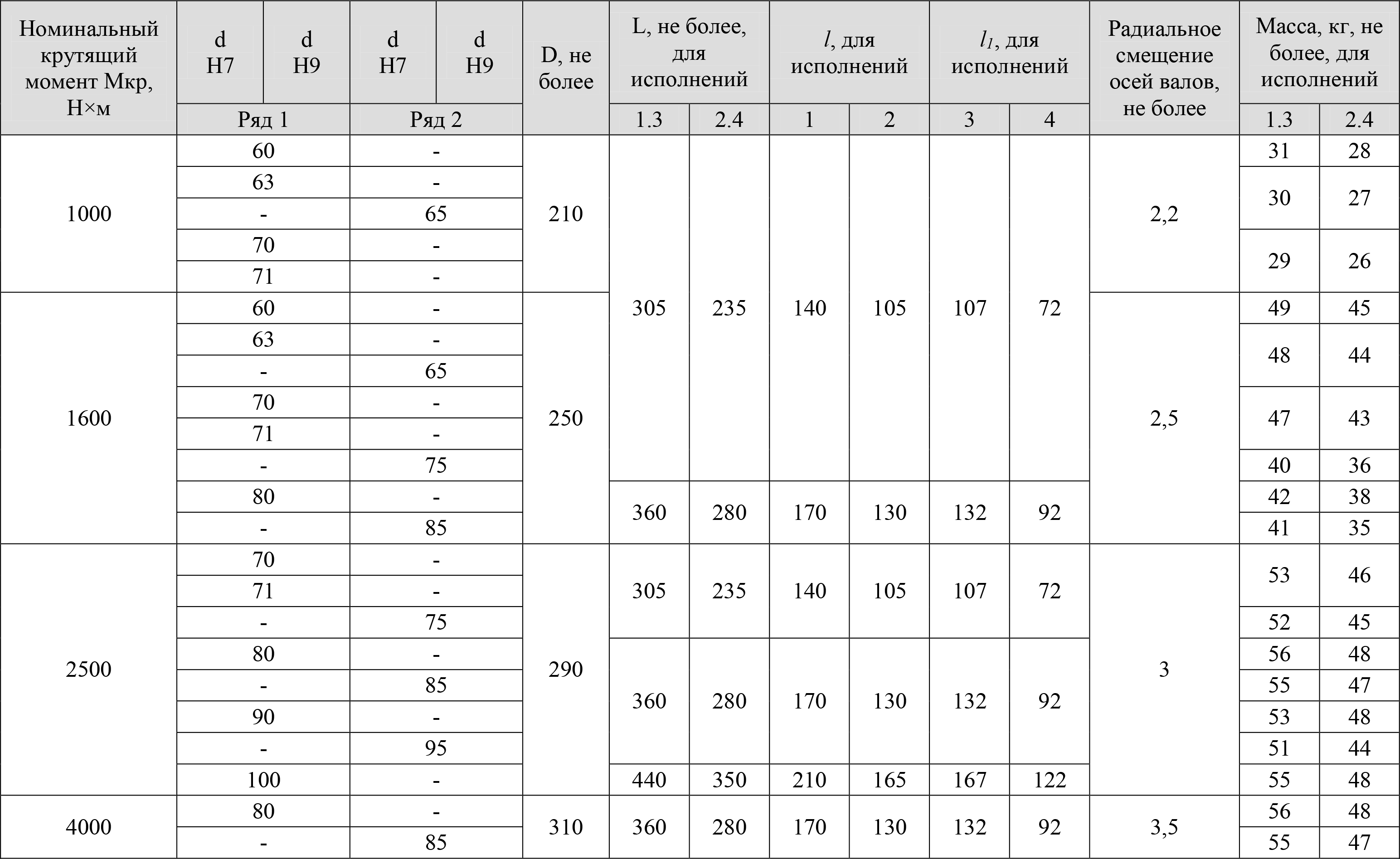

Муфта кулачково-дисковая

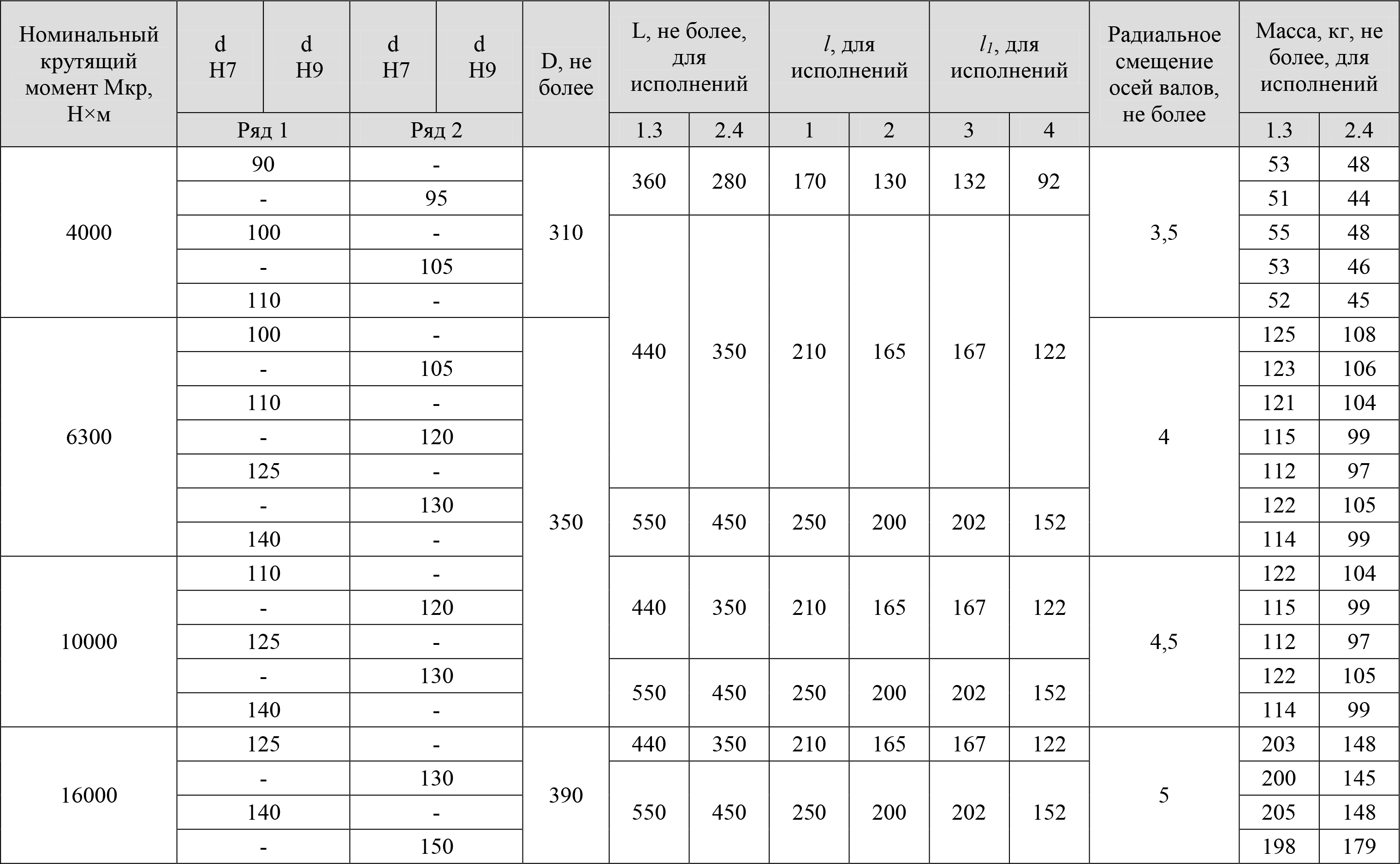

Муфта кулачково-дисковая

Муфта кулачково-дисковая

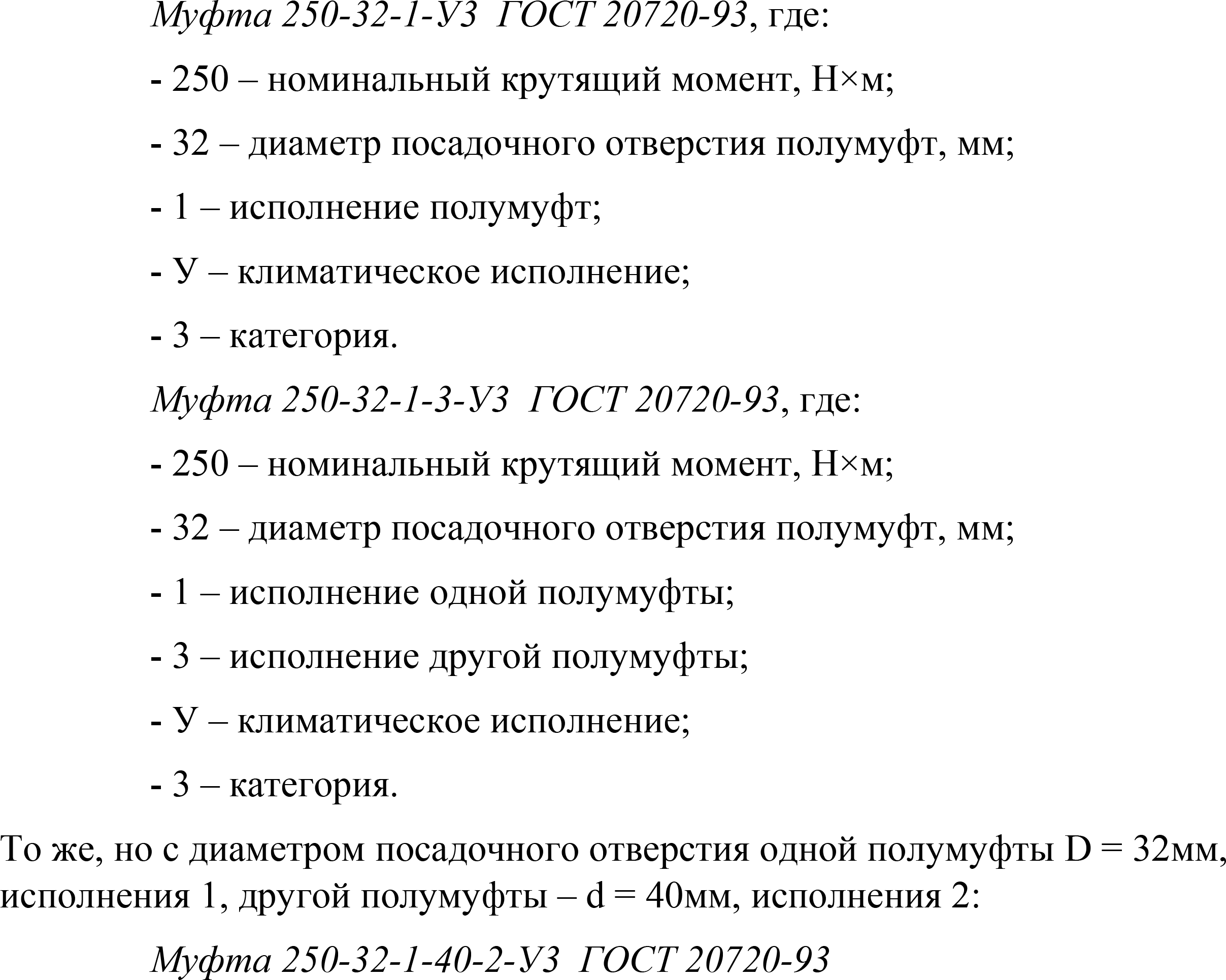

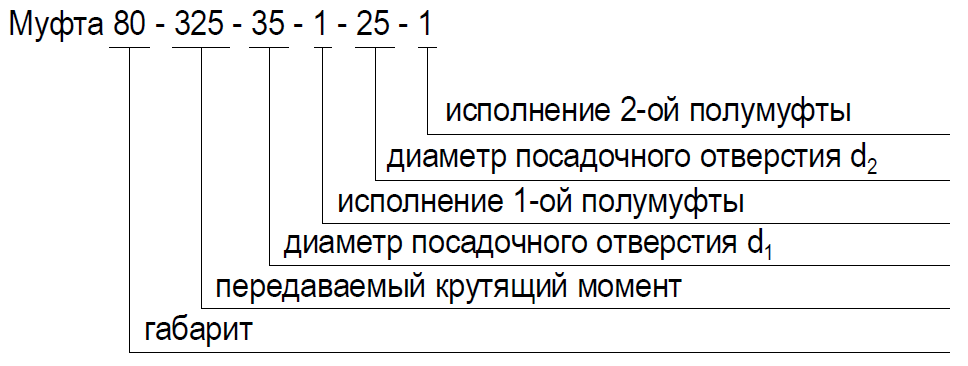

Условное обозначение
Муфта кулачково-дисковая
