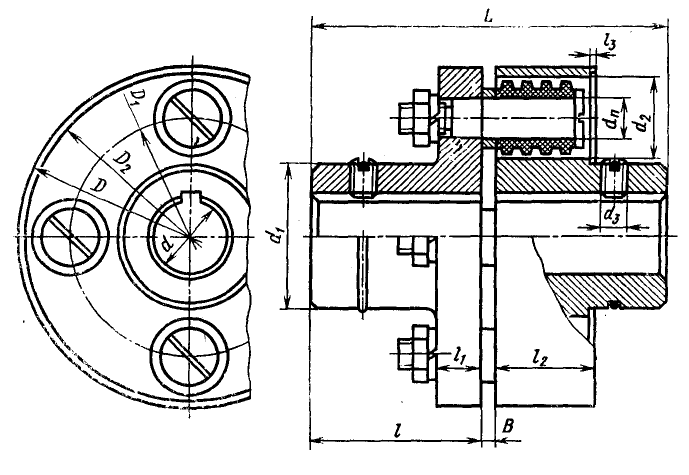

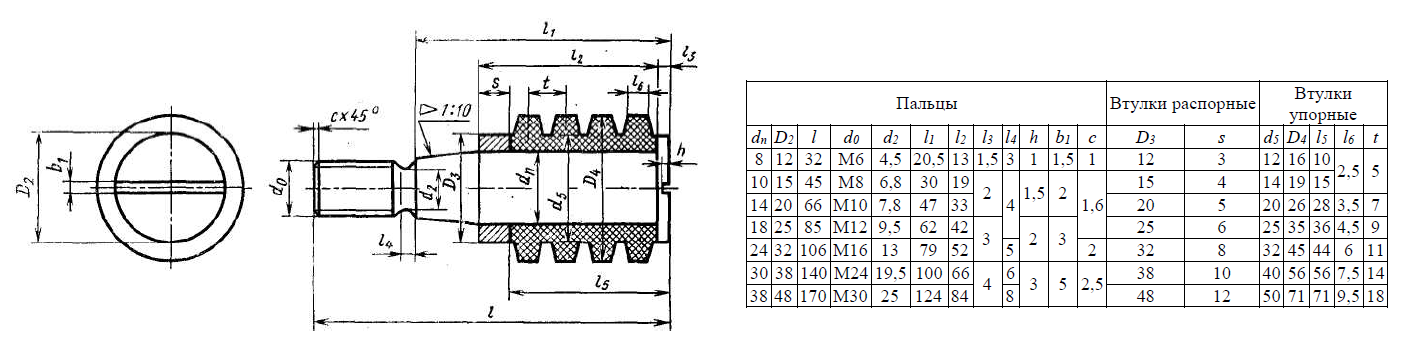

Муфта упругая втулочно-пальцевая – это механическое устройство, используемое для соединения двух валов и передачи крутящего момента между ними. Она состоит из втулки, которая крепится на одном валу, и пальцев, которые вставляются в отверстия втулки и крепятся на другом валу.
Основной принцип работы муфты упругой втулочно-пальцевой основан на использовании упругих элементов, таких как пружины или резиновые втулки. Эти элементы позволяют муфте компенсировать небольшие отклонения и неравномерности вращения валов, обеспечивая гибкость и упругость соединения.
Муфты упругой втулочно-пальцевой широко применяются в машиностроении, особенно в случаях, когда необходимо передавать крутящий момент при наличии небольших отклонений и вибраций. Они обеспечивают надежное соединение валов, а также защищают оборудование от повреждений, вызванных резкими нагрузками или вибрацией.
Полумуфты изготавливаются следующих исполнений:
1 – с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080;
2 – с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;

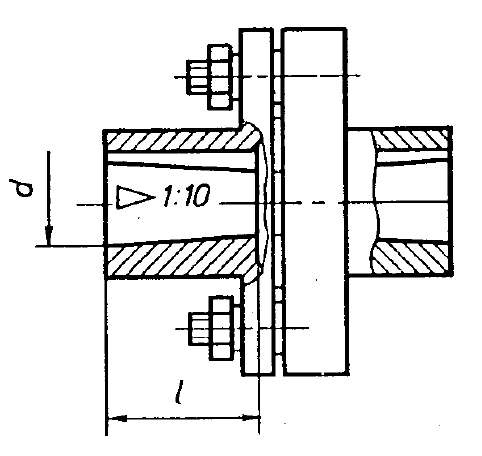

3 – с коническими отверстиями для длинных концов валов по ГОСТ 12081;
4 – с коническими отверстиями для коротких концов валов по ГОСТ 12081.

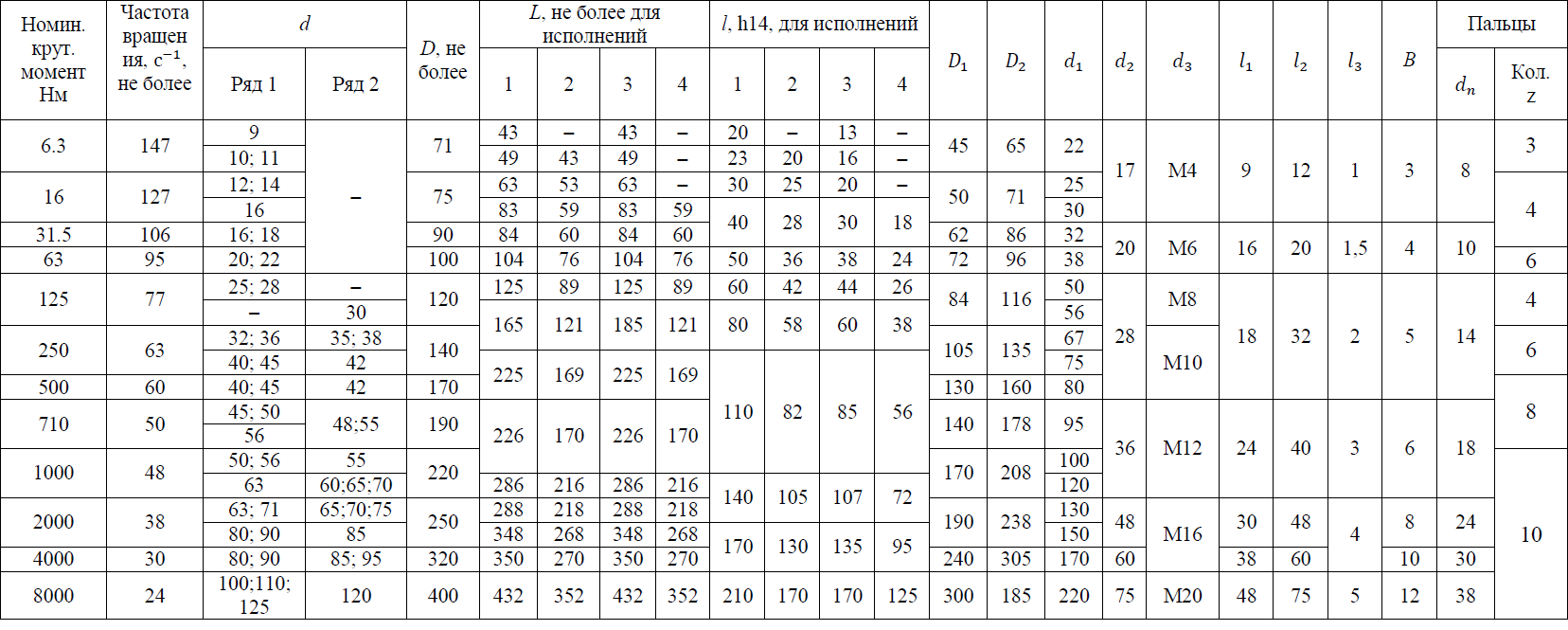

Допускается сочетание полумуфт разных исполнений с различными диаметрами посадочных отверстий в пределах одного номинального крутящего момента.
