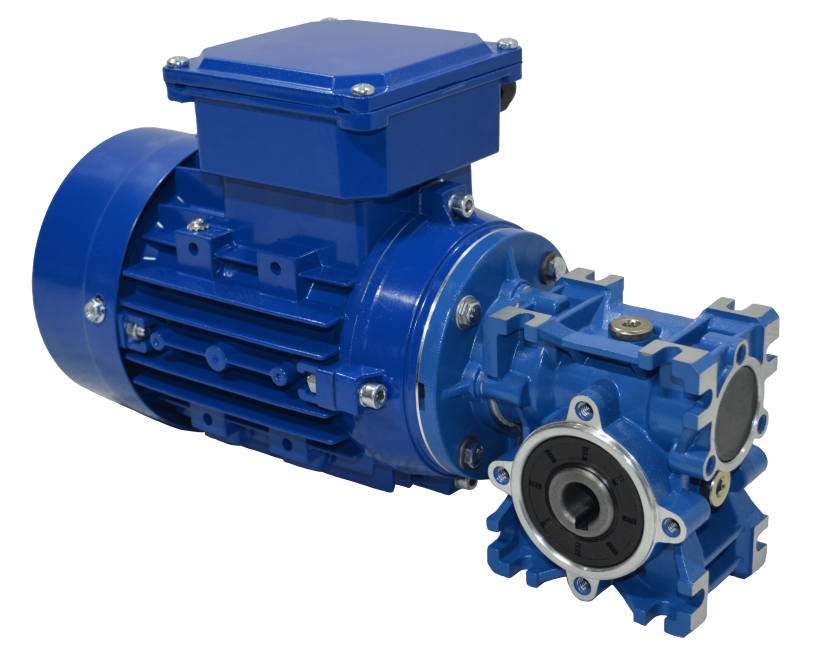

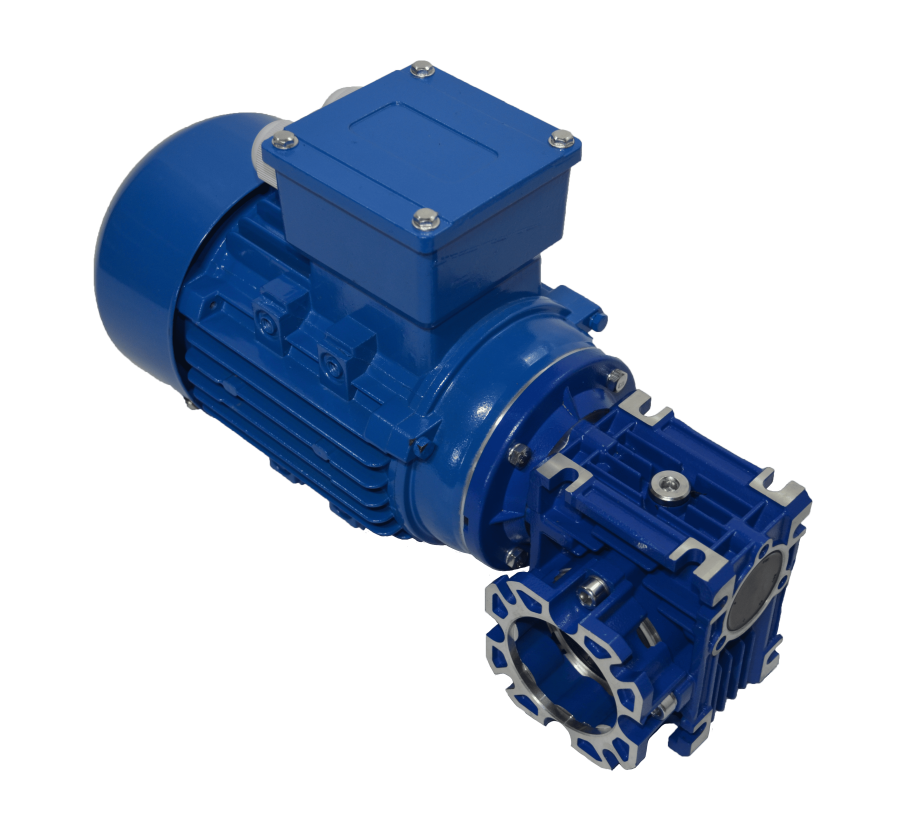

9МЧ-30 - мотор-редуктор червячный одноступенчатый

описание серии

Червячные одноступенчатые мотор-редукторы:
- Имеют 9 типоразмеров с межосевым расстоянием от 30 до 150 мм;
- Способны передавать мощность от 0,06 до 15,0 кВт;
- Обладают большим диапазоном передаточных чисел: от 7,5 до 100 (каждый типоразмер имеет по 11 вариантов);
- Технические характеристики мотор-редукторов соответствуют требованиям ГОСТ 31591-2012.

Типы размеров

9МЧ-30 9МЧ-40 9МЧ-50 9МЧ-63 9МЧ-75 9МЧ-90 9МЧ-110 9МЧ-130 9МЧ-150

скачать каталог

скачать файлом Заказать

9МЧ-30

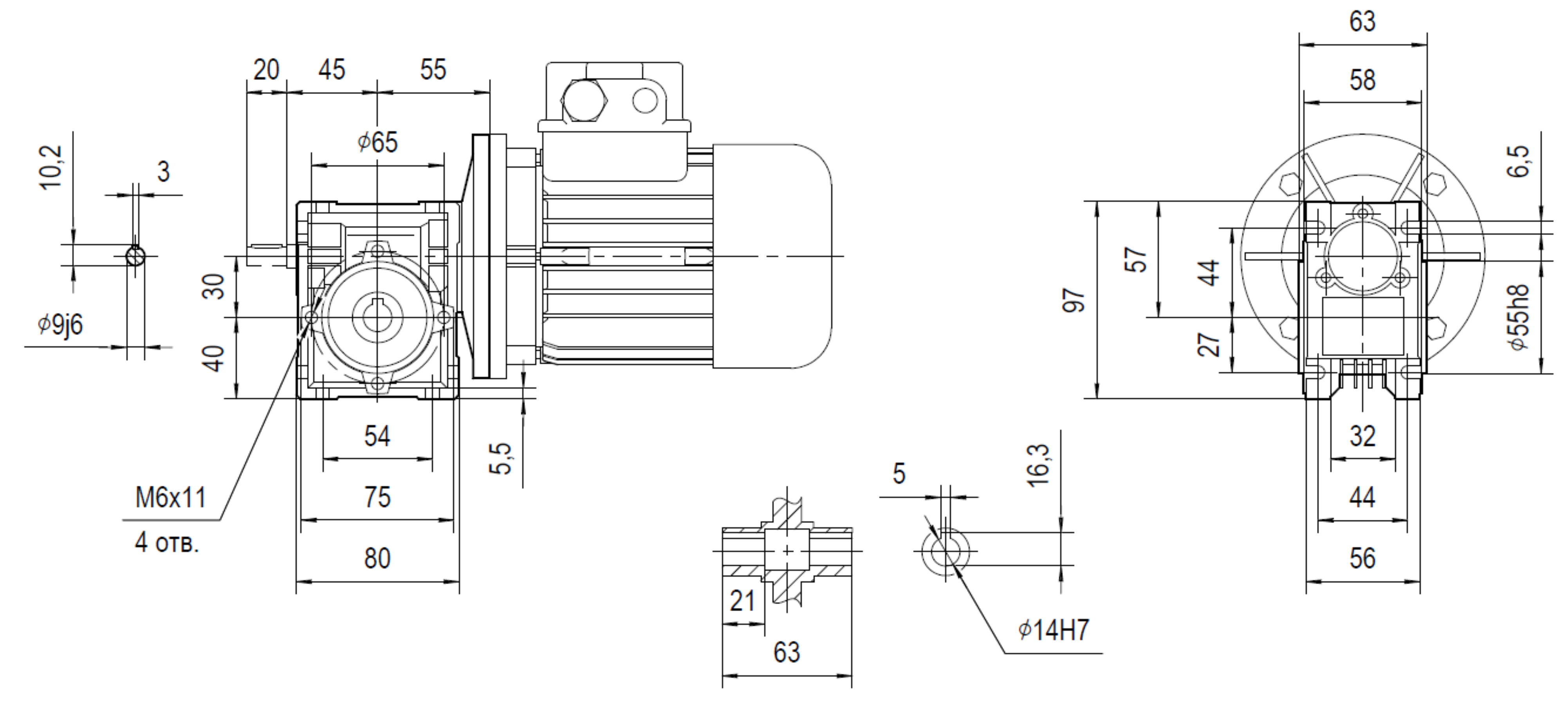

Габаритные и присоединительные размеры мотор-редуктора 9МЧ-30

9МЧ-30

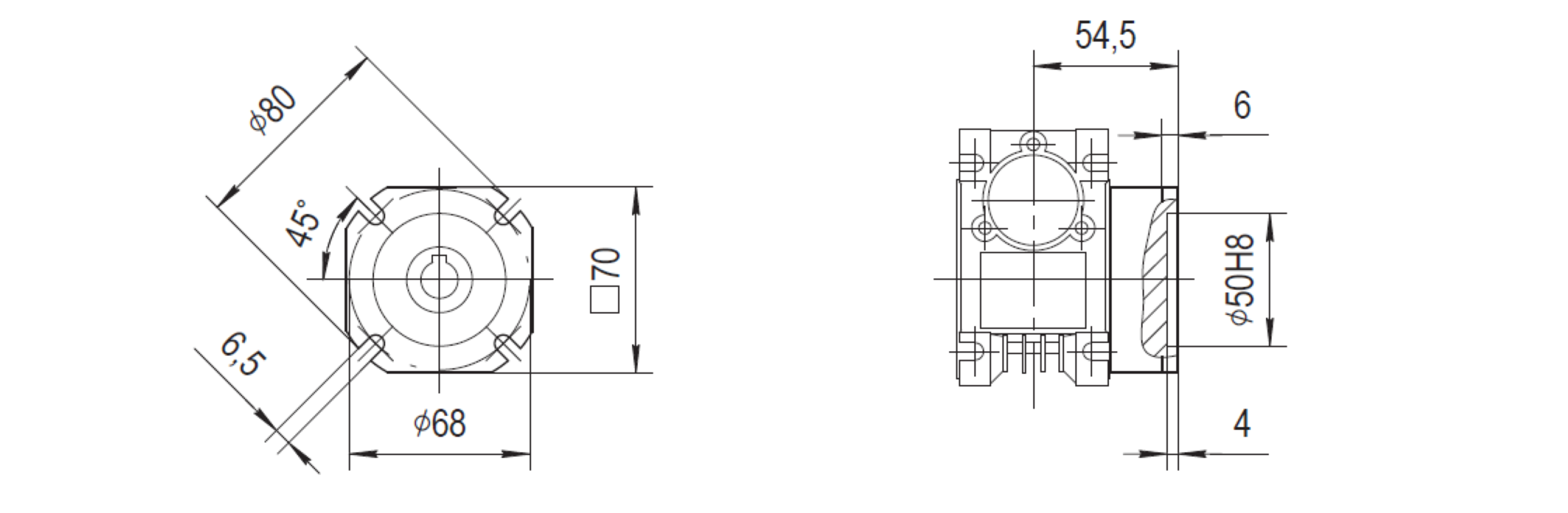

Выходной фланец

9МЧ-30

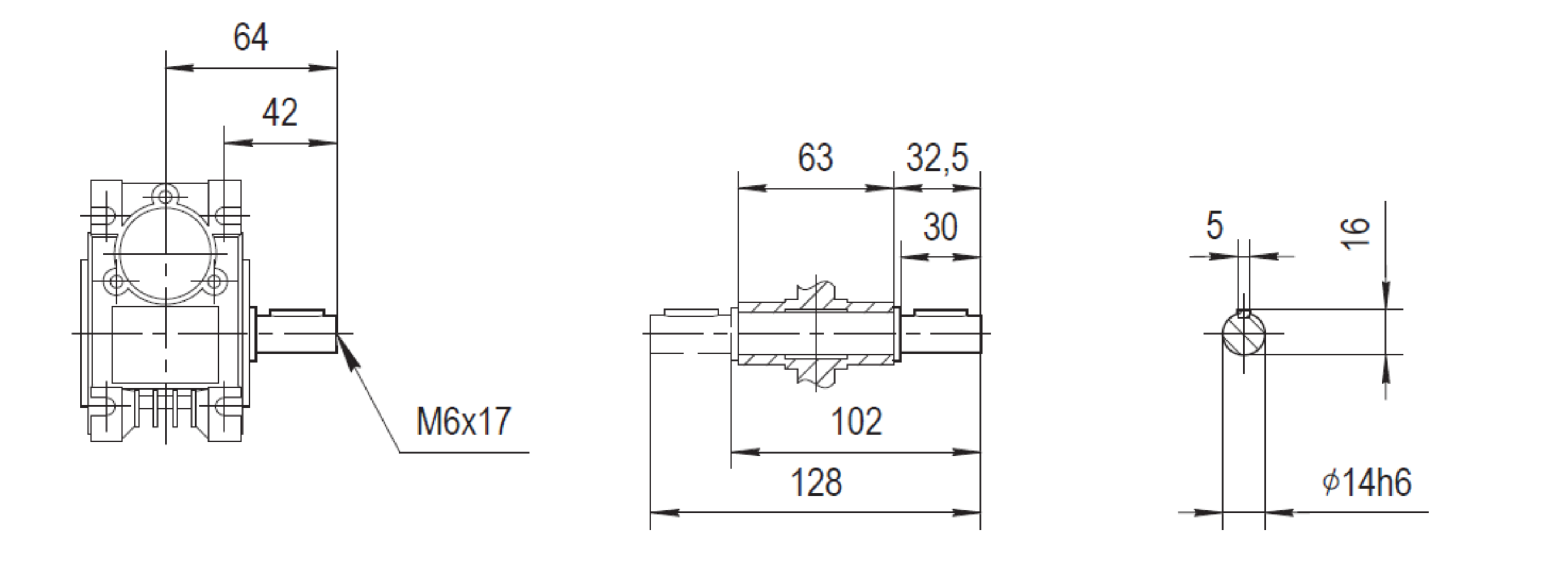

Выходной вал

9МЧ-30

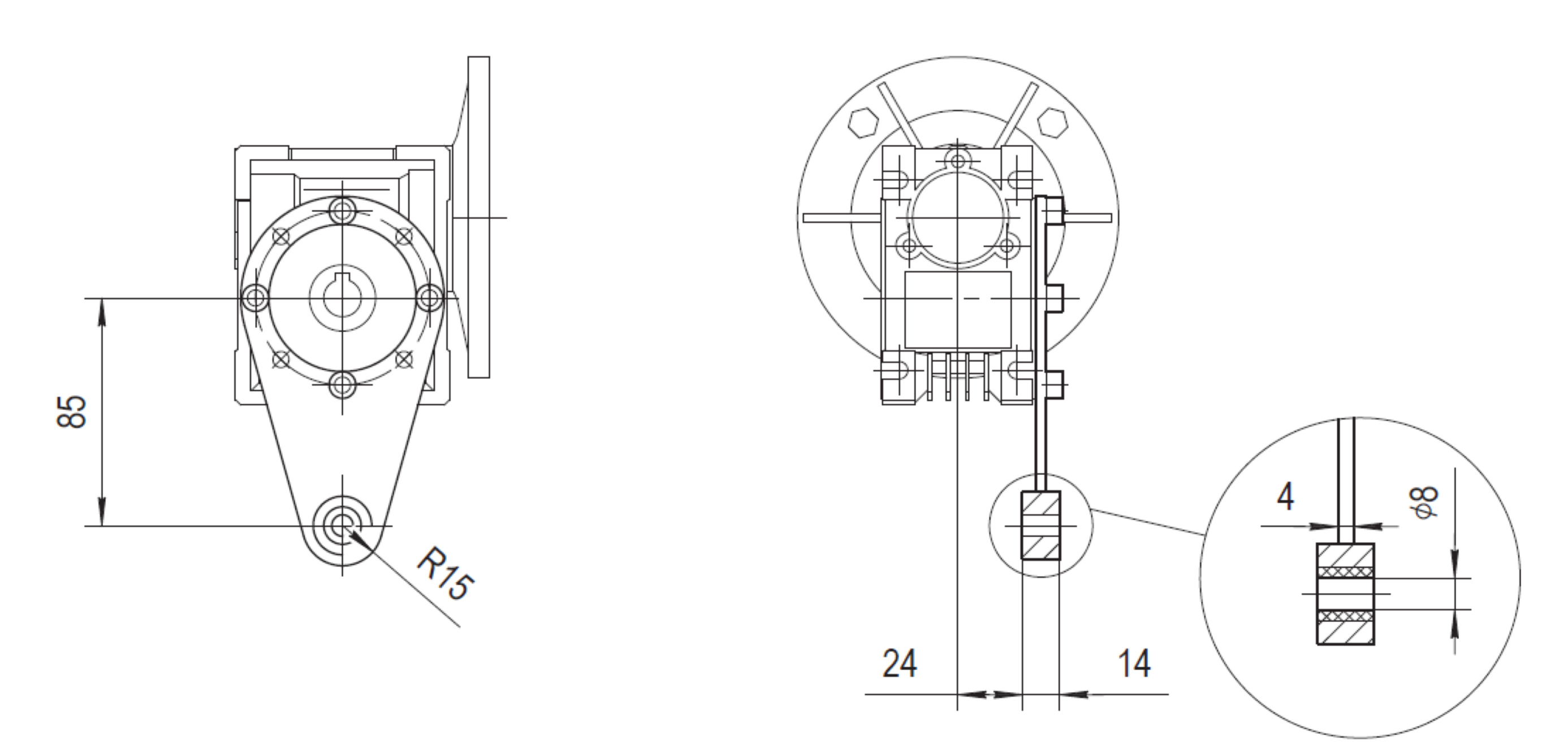

Реактивная штанга

9МЧ-30

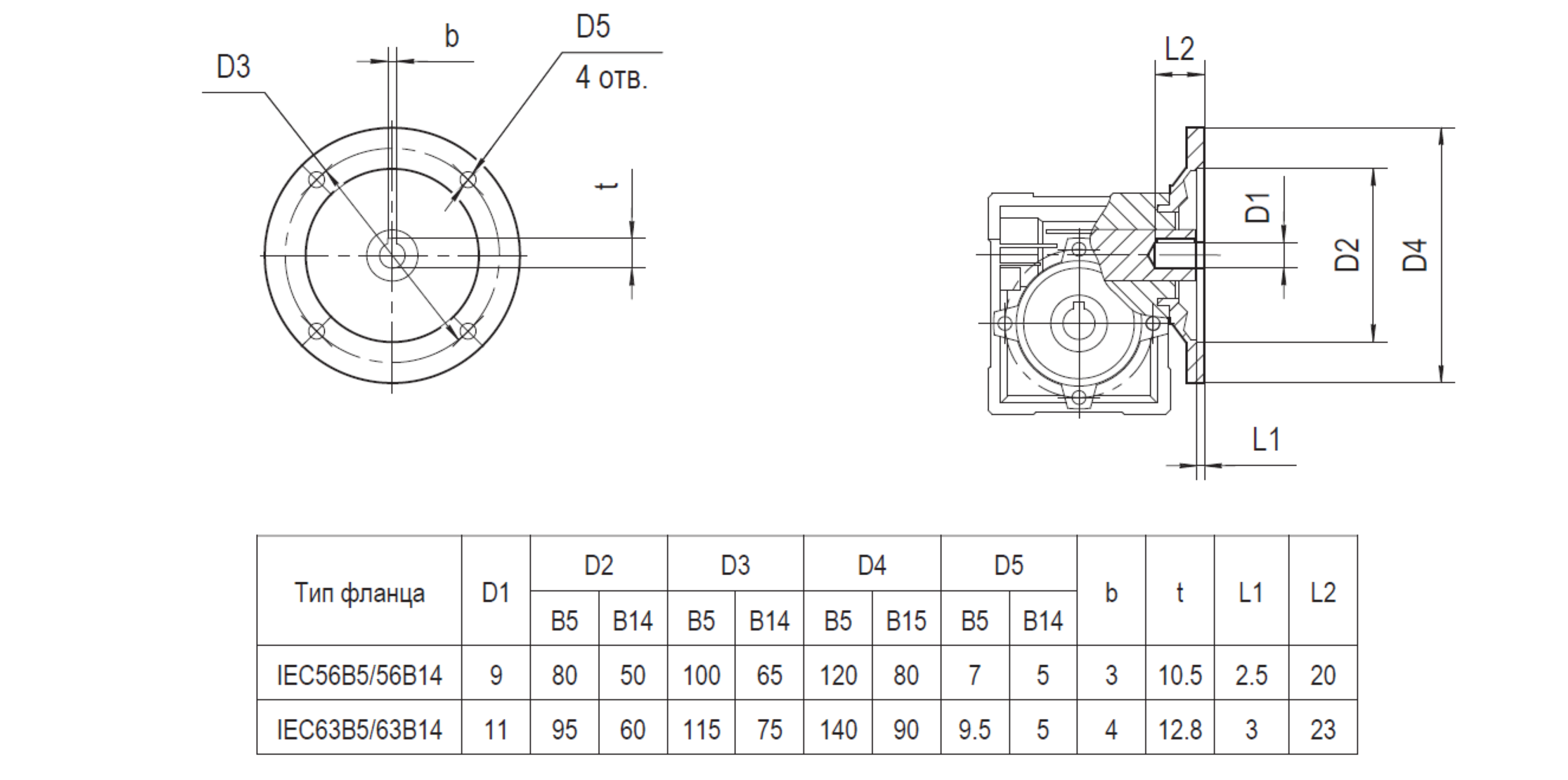

Фланец для монтажа электродвигателя

9МЧ-30

Эксплуатационные характеристики

9МЧ-30

Условные обозначения, принятые в таблице:

i - передаточное число

n₂ - номинальная частота вращения выходного вала, об/мин

М_н - номинальный крутящий момент, Нхм

RD - динамический КПД, %

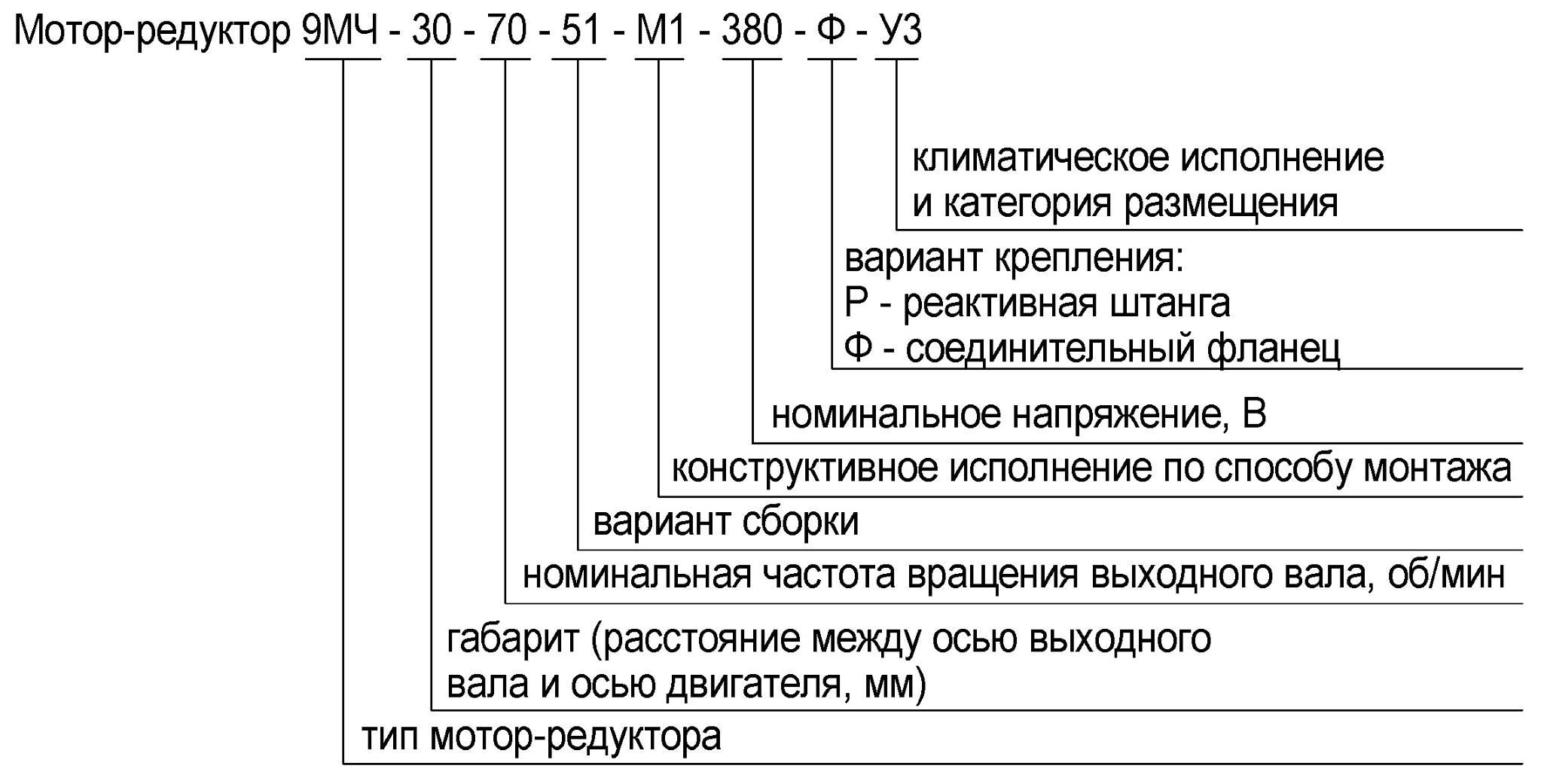

Система обозначений

Условное обозначение

9МЧ-30

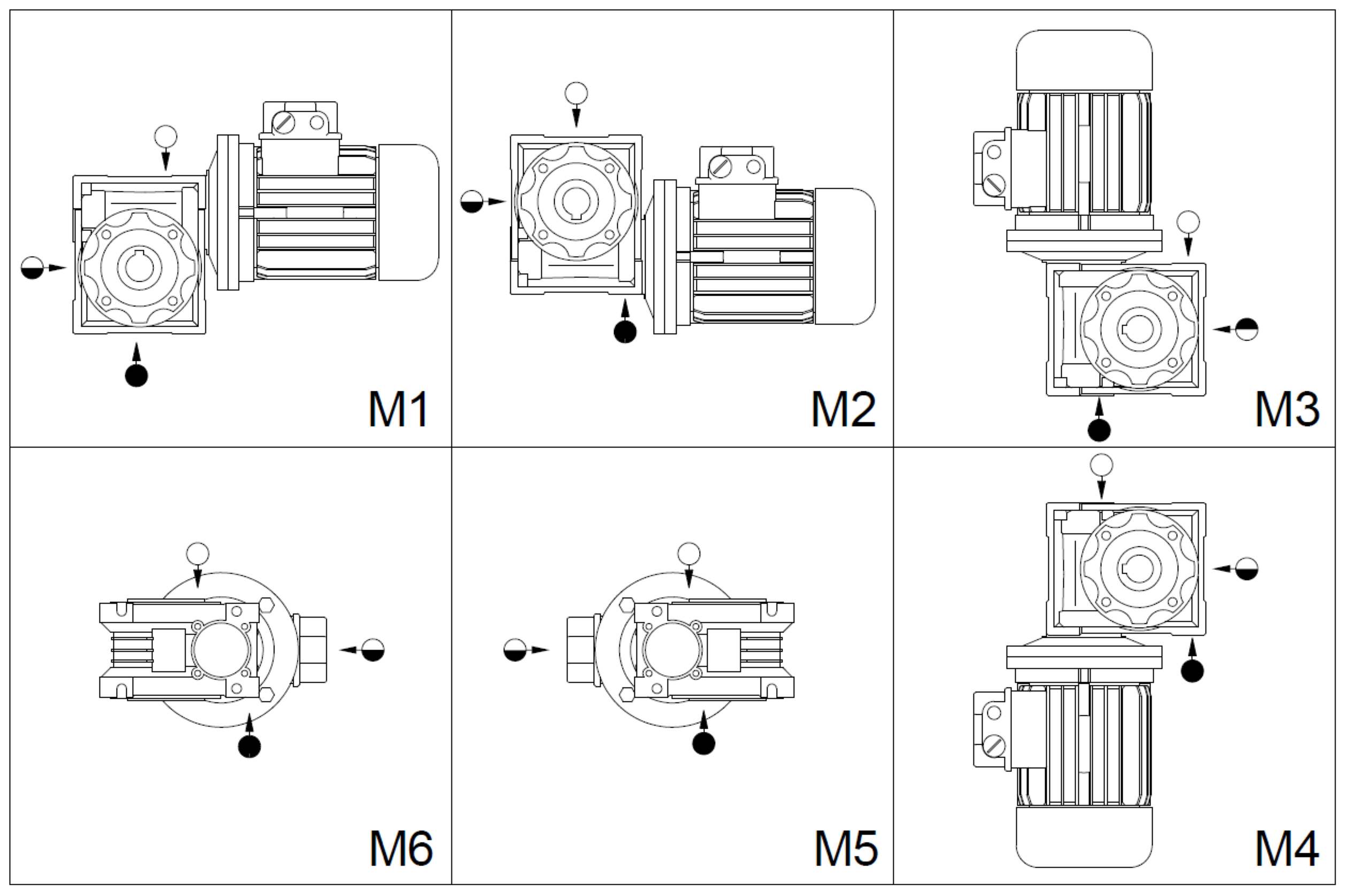

Монтажные положения, количество смазки и расположение сливных/заливных пробок и отдушин

9МЧ-30

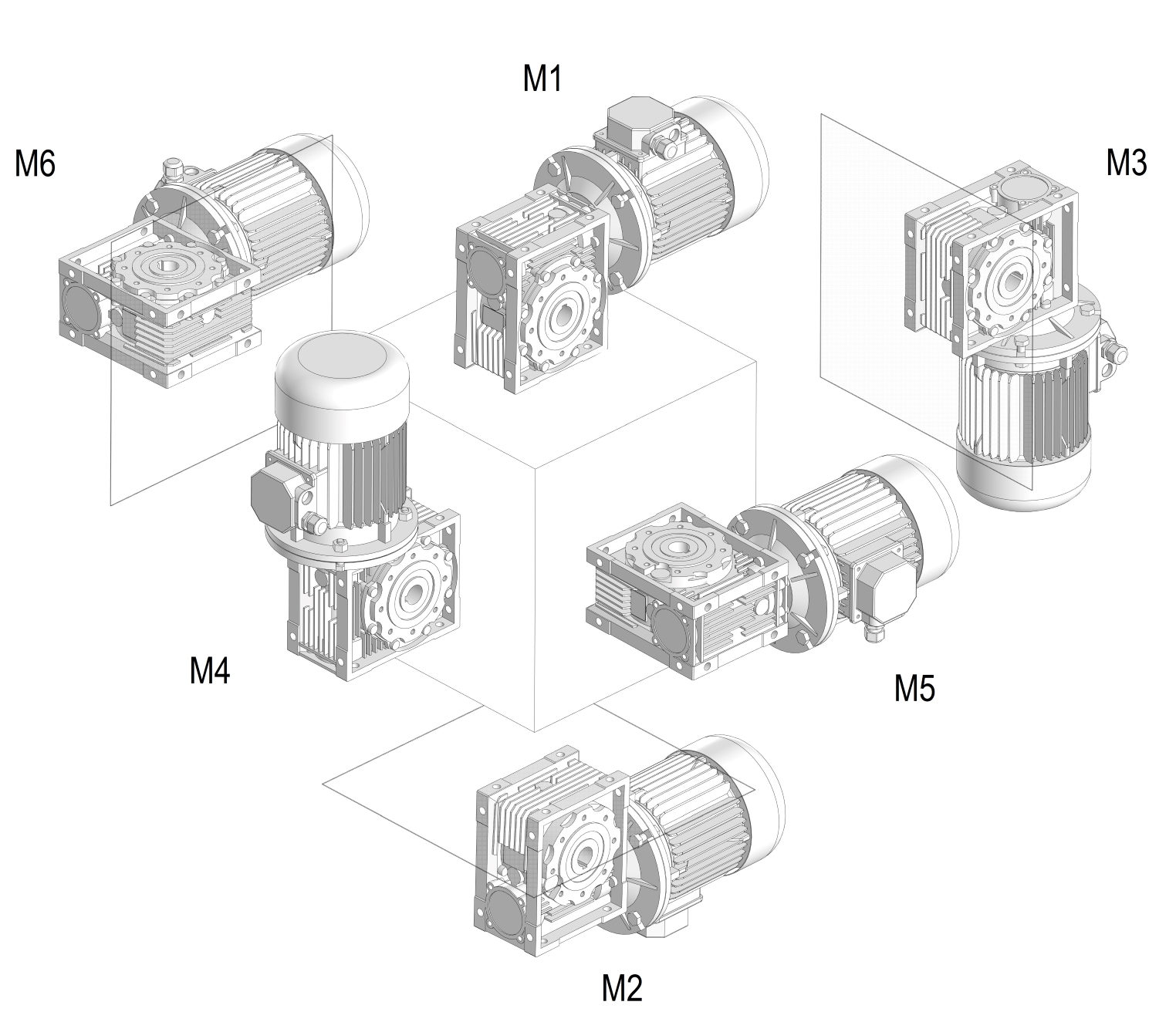

Монтажное положение

9МЧ-30
