9МЦС-180; 9МЦС-180Ф - цилиндрический соосный мотор-редуктор

9МЦС-180; 9МЦС-180Ф
9МЦС-180; 9МЦС-180Ф
описание серии
Мотор-редукторы 9-ой серии являются механизмами общемашино-строительного применения, предназначены преобразования электрической энергии в механическую(вращательное движение выходного вала). Корпус и все элементы зубчатых передач выполнены из высококачественных материалов с применением современных технологий, что позволяет повысить несущую способность, КПД и улучшить шумовые характеристики зубчатых зацеплений. Технические характеристики мотор-редукторов соответствуют требованиям ГОСТ 31591-2012.
Типы размеров
скачать файлом Заказать

9МЦС-180; 9МЦС-180Ф

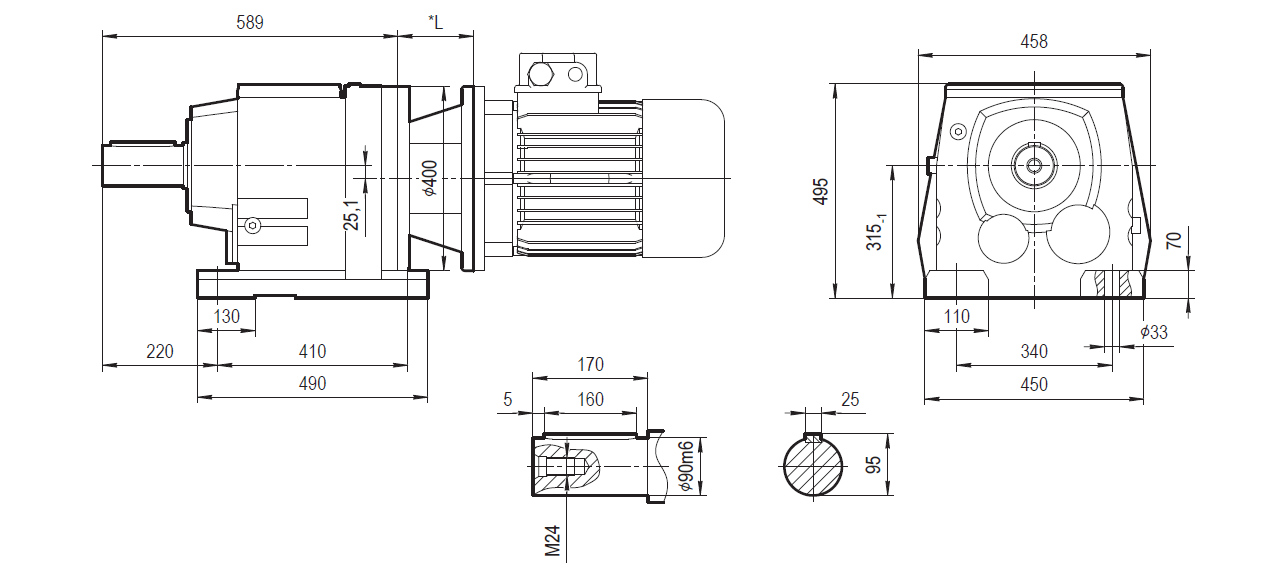

Габаритные и присоединительные размеры мотор-редуктора 9МЦС-180
9МЦС-180; 9МЦС-180Ф

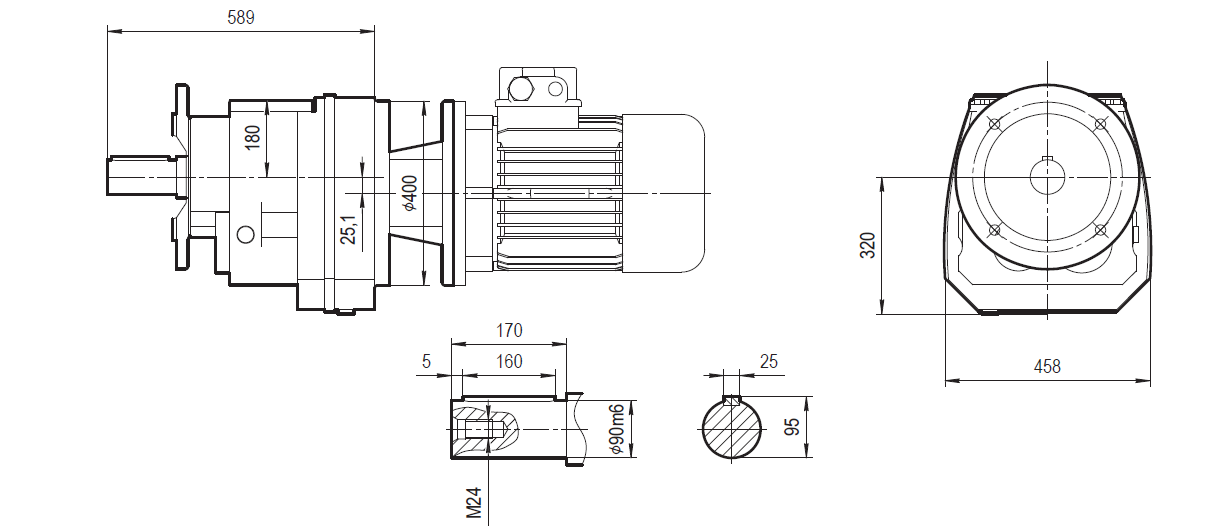

Габаритные и присоединительные размеры мотор-редуктора 9МЦС-180Ф...
9МЦС-180; 9МЦС-180Ф

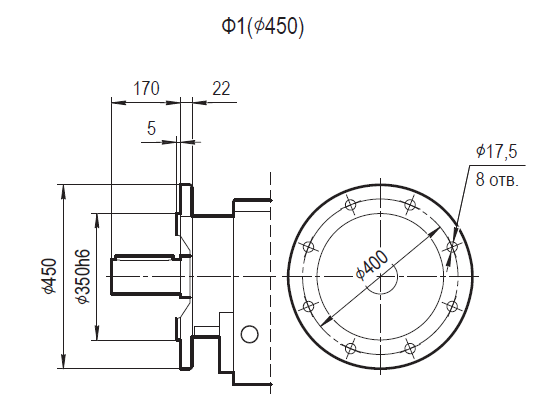

Выходной фланец Ф1
9МЦС-180; 9МЦС-180Ф

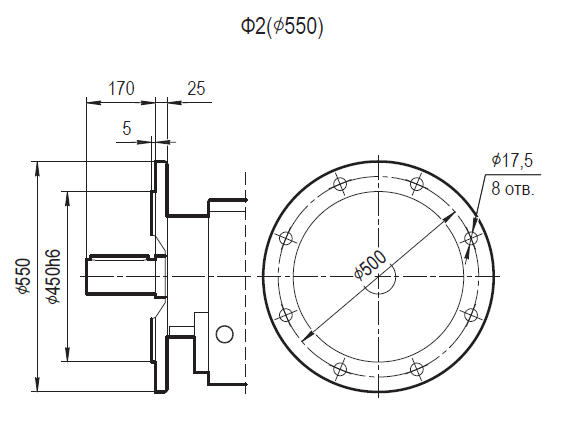

Выходной фланец Ф2
9МЦС-180; 9МЦС-180Ф

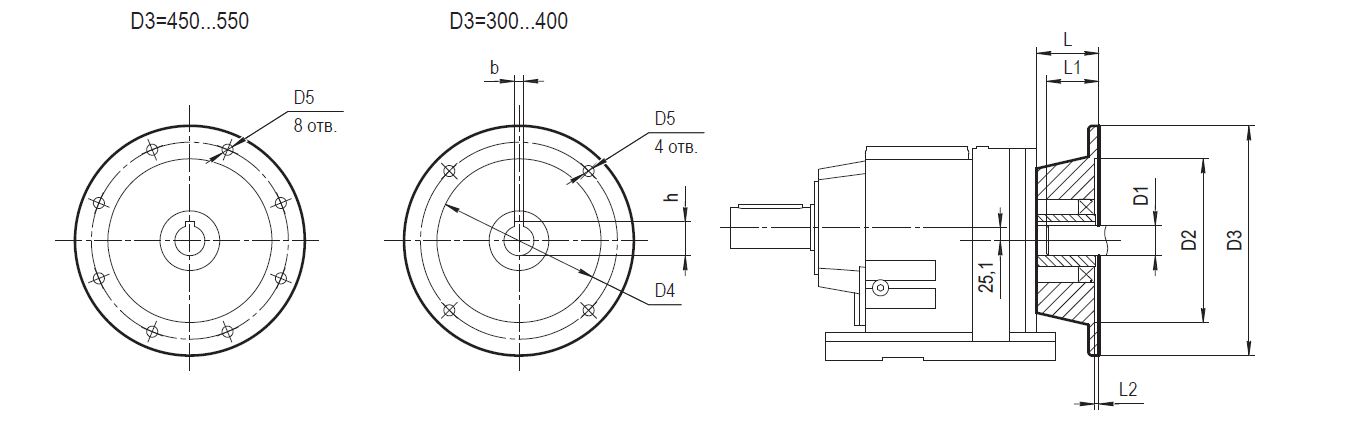

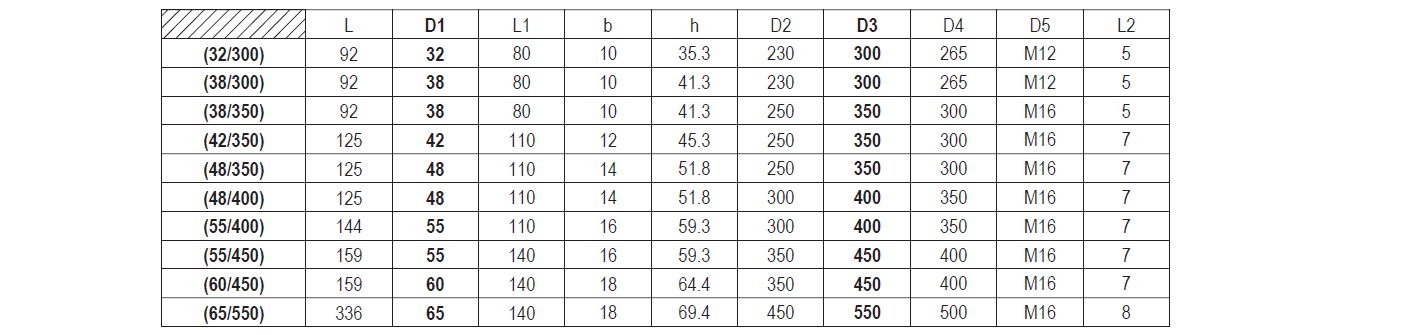

Переходник под электродвигатель
9МЦС-180; 9МЦС-180Ф
9МЦС-180; 9МЦС-180Ф

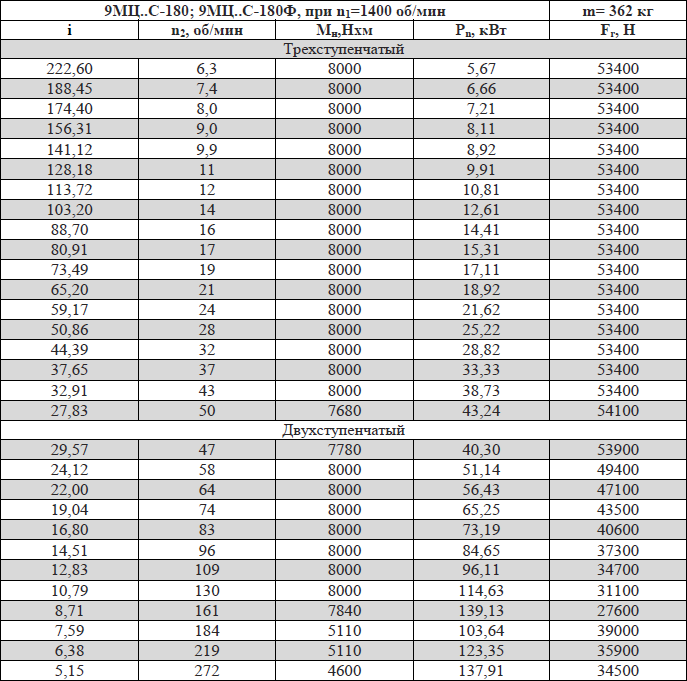

Эксплуатационные характеристики

9МЦС-180; 9МЦС-180Ф

Условные обозначения, принятые в таблице:

i - передаточное число;

n2 - частота вращения выходного вала, об/мин;

Мн - номинальный крутящий момент, Нм;

Pn - номинальная передаваемая мощность, кВт;

Fr - радиальная нагрузка на выходном валу, Н.

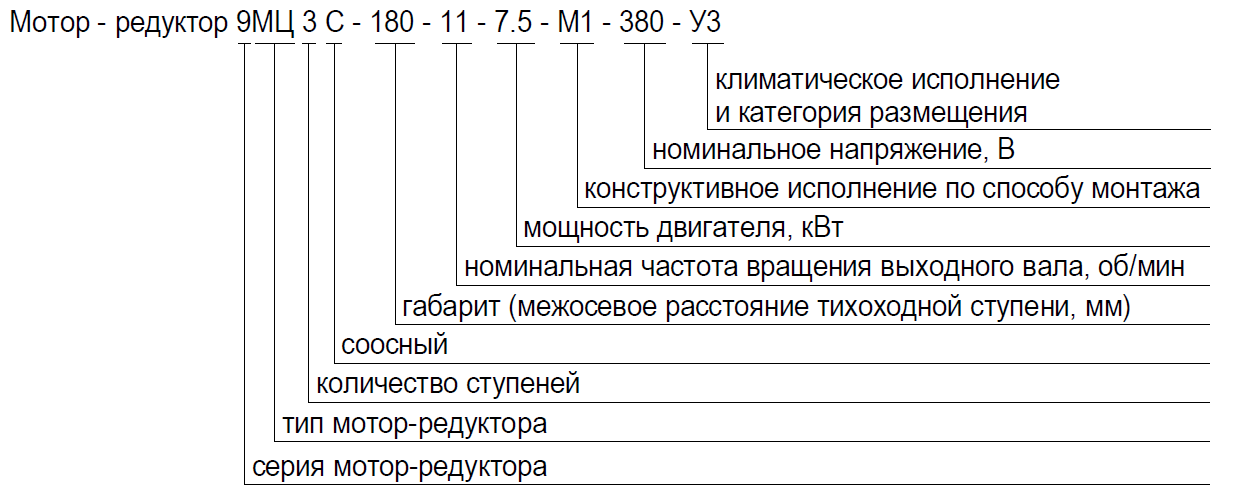

Система обозначений

Условное обозначение
9МЦС-180; 9МЦС-180Ф
Монтажное положение (исполнение на лапах)
9МЦС-180; 9МЦС-180Ф
Монтажное положение (фланцевое исполнение)
9МЦС-180; 9МЦС-180Ф
