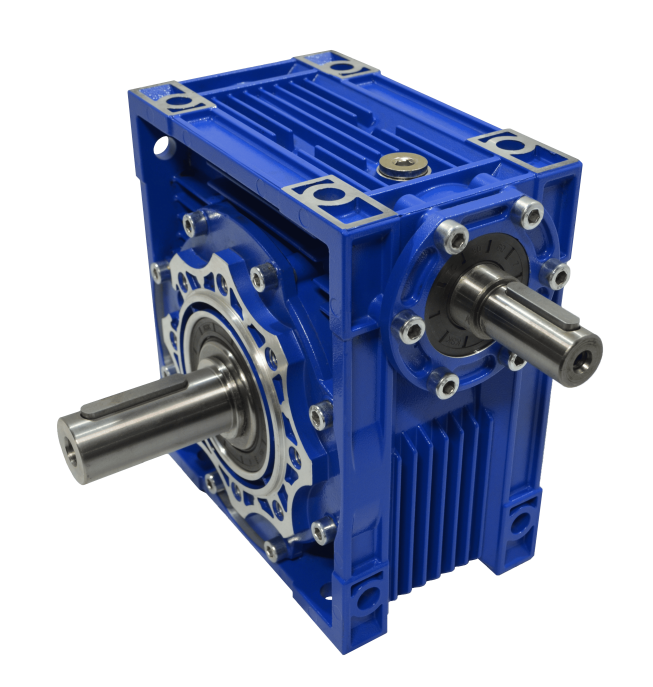

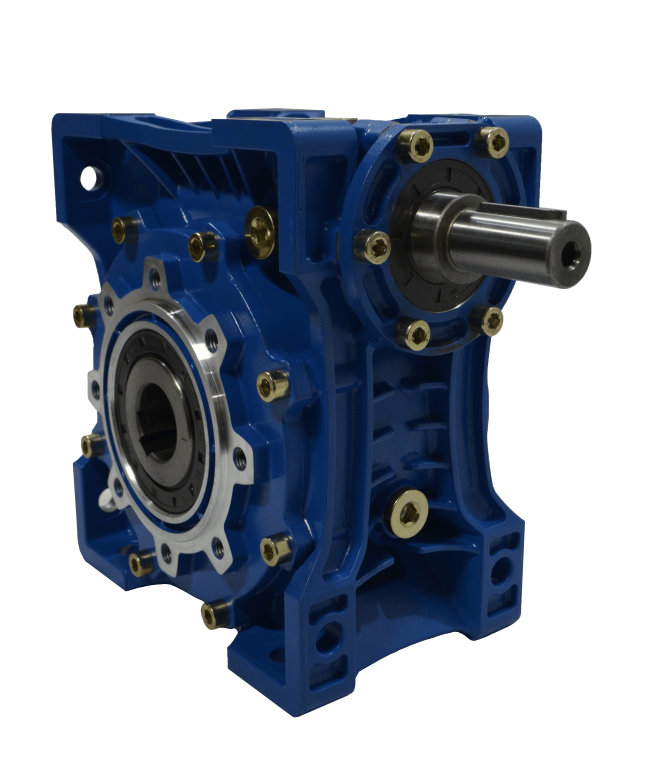

Редуктор червячный 9Ч-30

2D
9Ч-30
описание серии

Червячные одноступенчатые редукторы и мотор-редукторы

Редукторы и мотор-редукторы:

  • имеют 9 типоразмеров с межосевым расстоянием от 30 до 150 мм;

  • способны передавать мощность от 0,06 до 15,0 кВт;

  • обладают большим диапазоном передаточных чисел: от 7,5 до 100 (каждый типоразмер имеет по 11 вариантов).

  • технические характеристики редукторов соответствуют требованиям ГОСТ 31592- 2012, мотор-редукторов -ГОСТ 31591-2012.

Показатели надежности

Все эксплуатационные показатели редукторов и мотор-редукторов рассчитываются исходя из значений входной частоты вращения n1 от 900 до 2800 об/мин.

Нагрузочная способность изделий (допускаемый крутящий момент на тихоходном валу и допускаемые радиальные консольные нагрузки на валах) рассчитана исходя из условия обеспечения ресурса работы:

  • передачи - не менее 10 000 часов;
  • подшипников - не менее 5 000 часов.

Полный срок службы редукторов и мотор-редукторов составляет 5,5 лет.

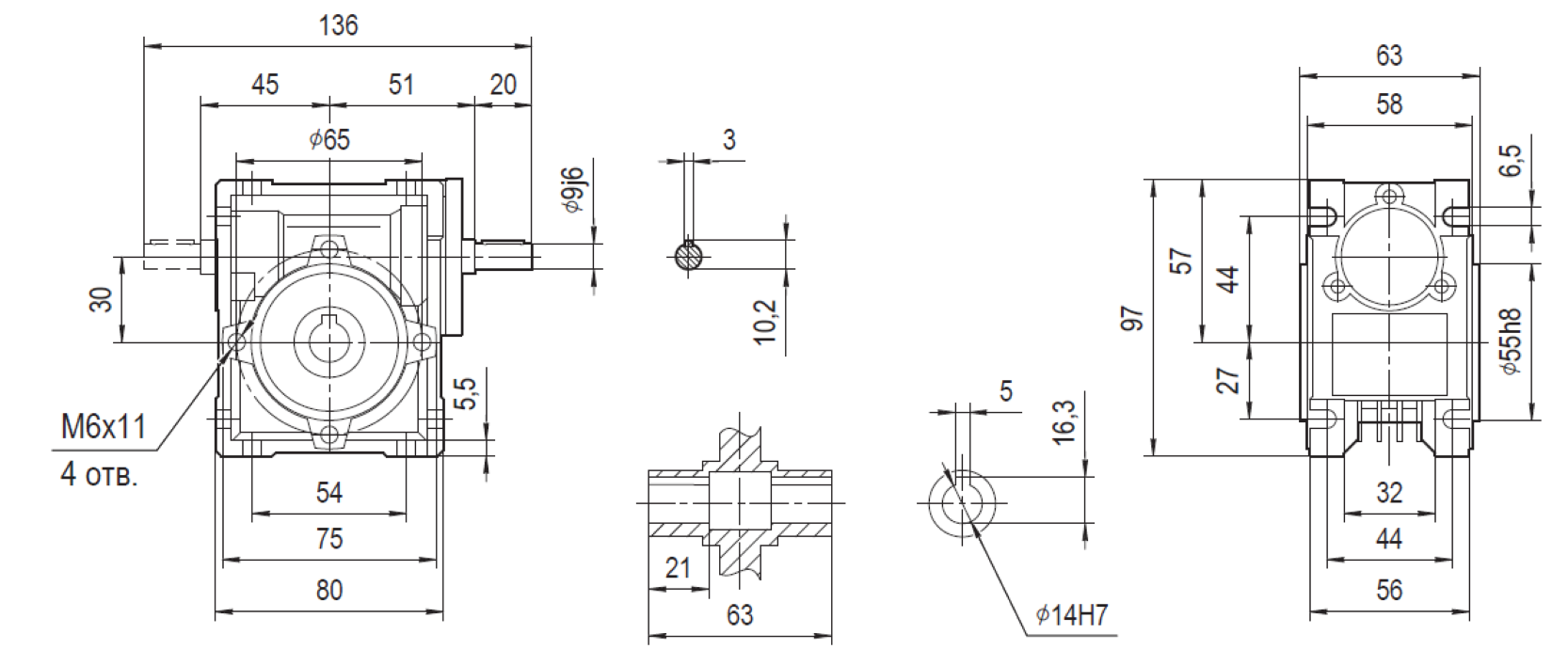

Типы размеров
Заказать
скачать файлом

9Ч-30

9Ч-30

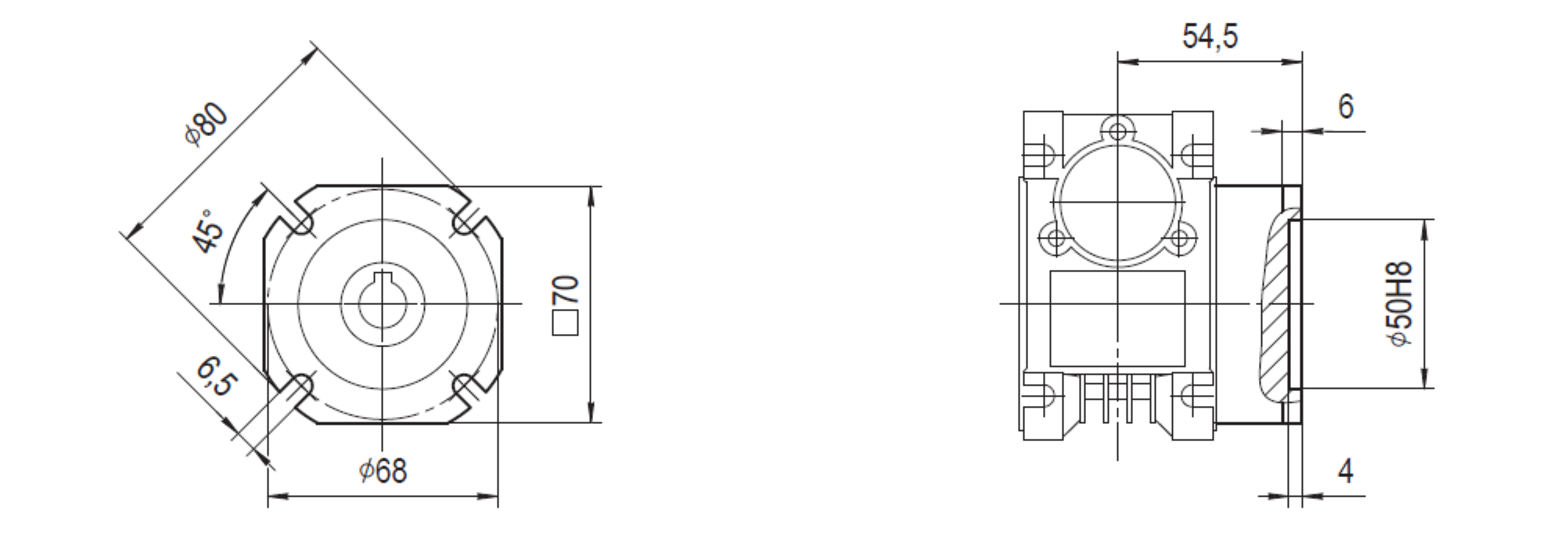

Выходной фланец
9Ч-30

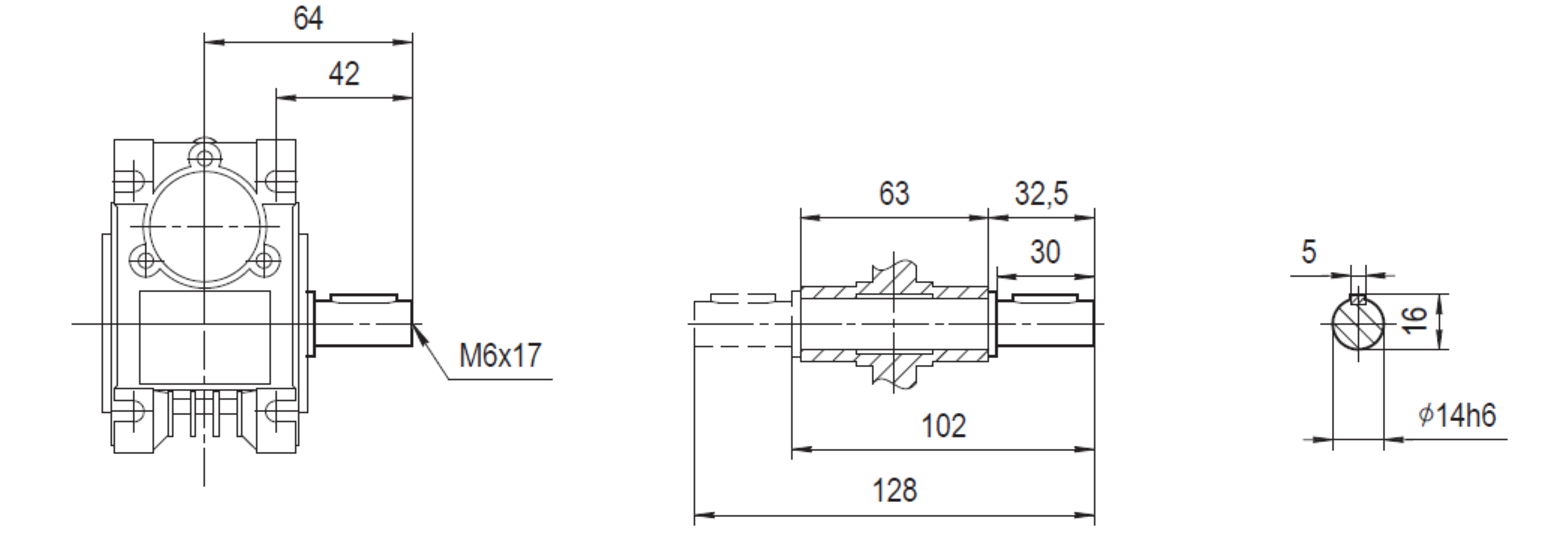

Выходной вал
9Ч-30

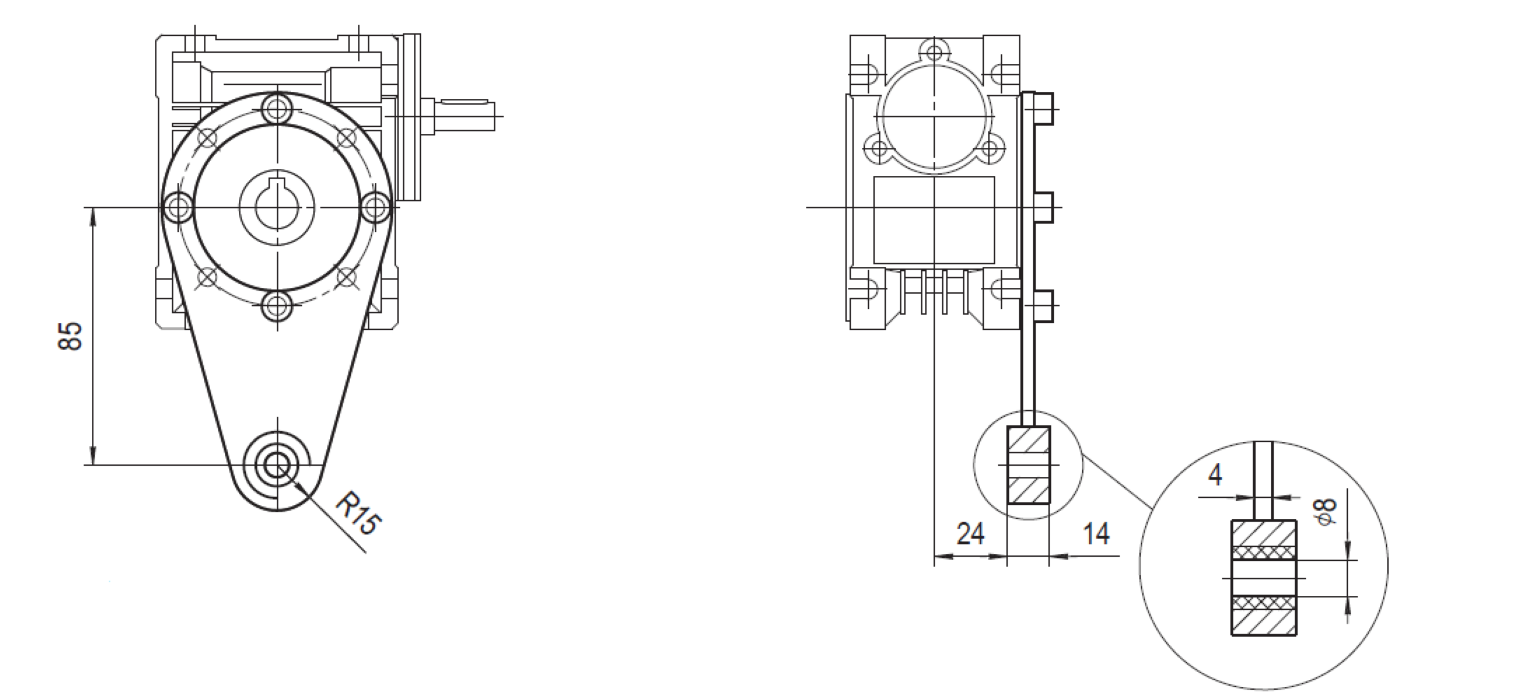

Реактивная штанга
9Ч-30

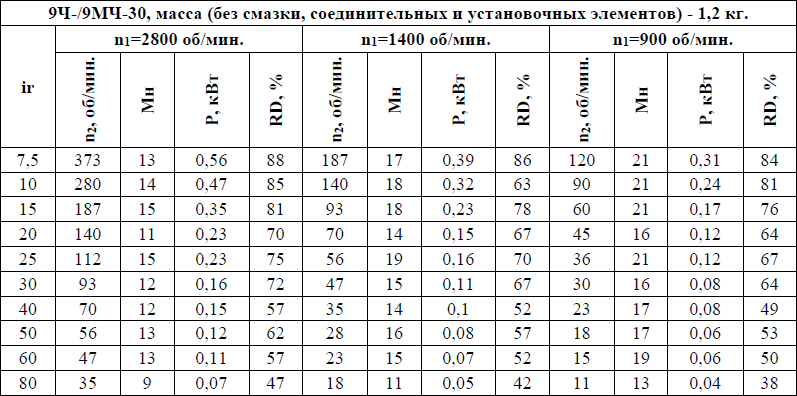

Эксплуатационные характеристики

9Ч-30

Условные обозначения, принятые в таблице:

i - передаточное отношение

n2 - частота вращения выходного вала, об/мин

Мн - номинальный крутящий момент, Нхм

Fr - радиальная нагрузка на выходном валу, Н

Pn - номинальная передаваемая мощность, кВт.

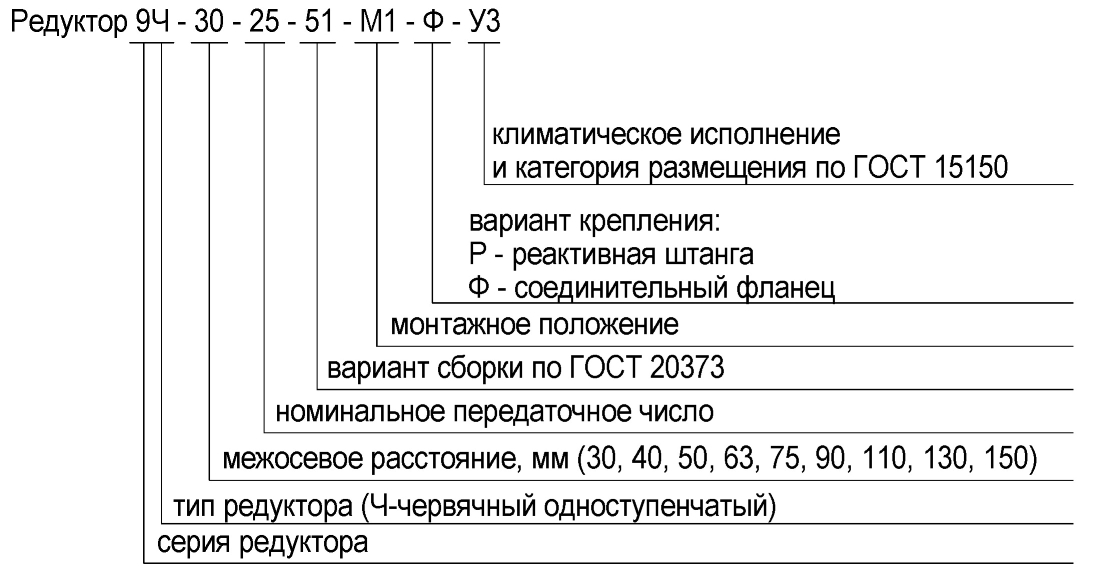

Система обозначений

Условное обозначение
9Ч-30

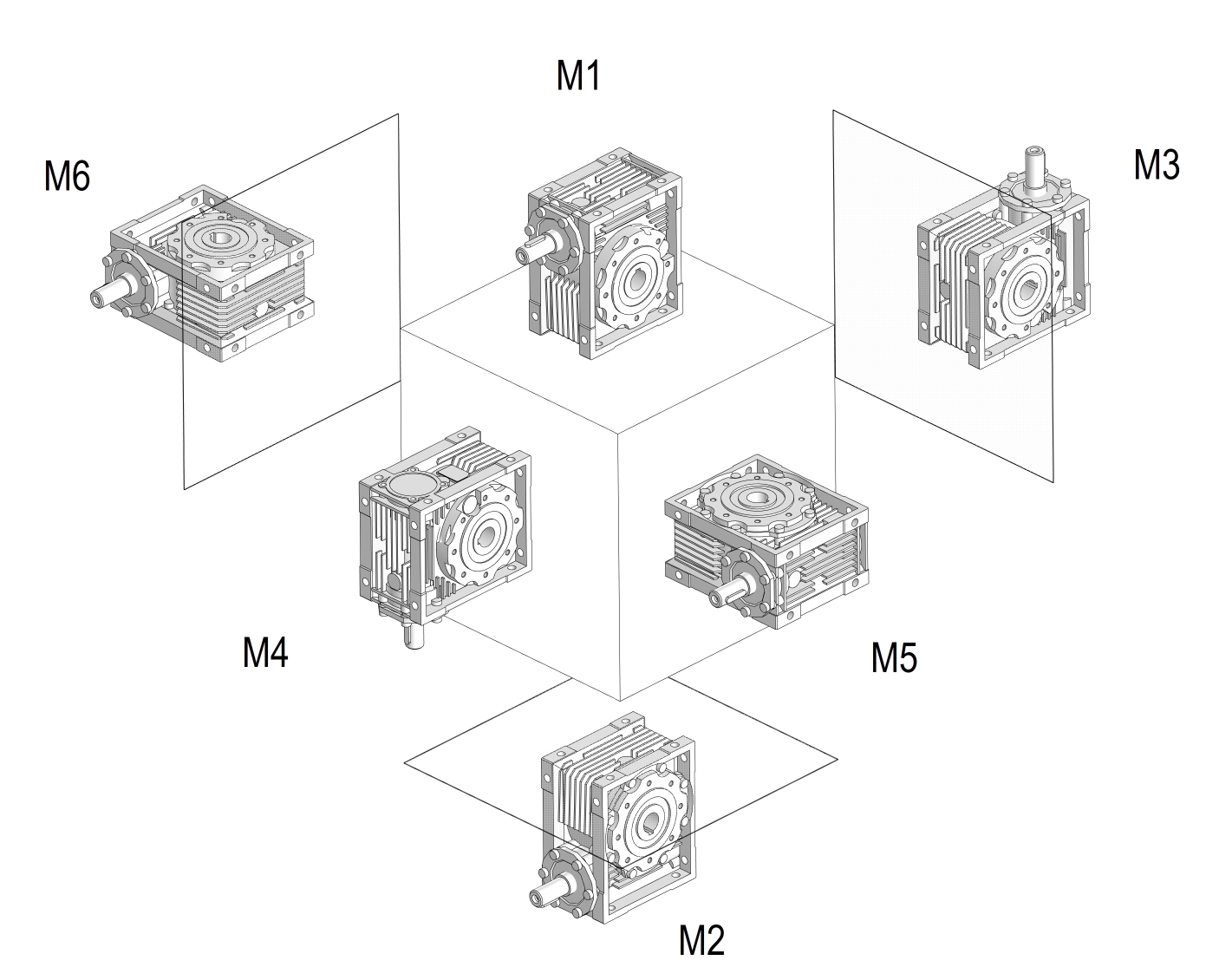

Монтажное положение
9Ч-30
