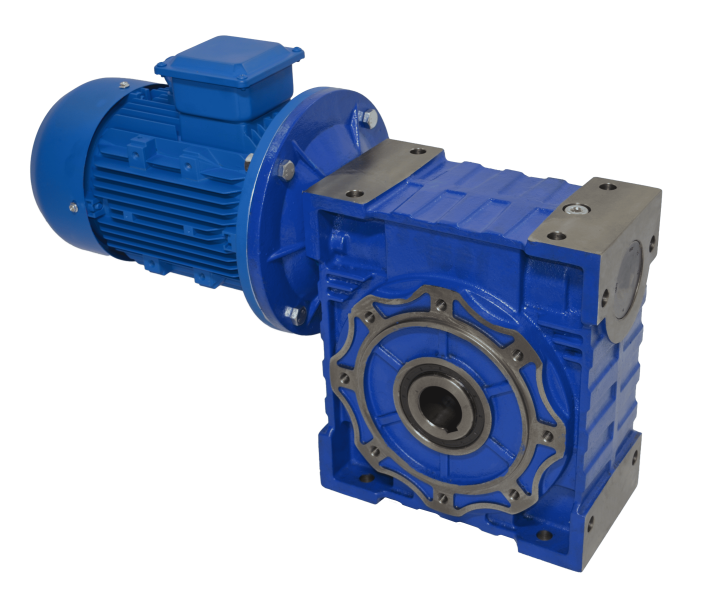

9МЧ-150 - мотор-редуктор червячный одноступенчатый

9МЧ-150
описание серии
Червячные одноступенчатые мотор-редукторы:
- Имеют 9 типоразмеров с межосевым расстоянием от 30 до 150 мм;
- Способны передавать мощность от 0,06 до 15,0 кВт;
- Обладают большим диапазоном передаточных чисел: от 7,5 до 100 (каждый типоразмер имеет по 11 вариантов);
- Технические характеристики мотор-редукторов соответствуют требованиям ГОСТ 31591-2012.
Типы размеров
скачать файлом Заказать

9МЧ-150

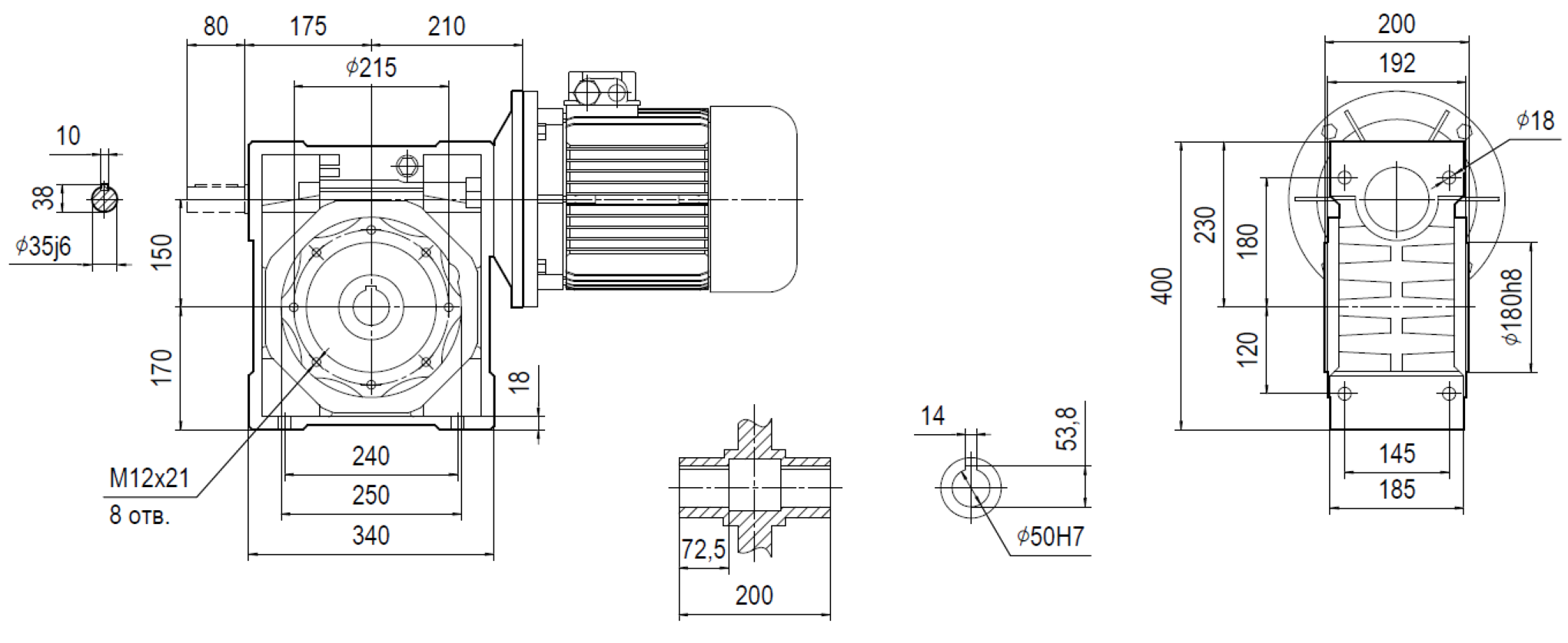

Габаритные и присоединительные размеры мотор-редуктора 9МЧ-150
9МЧ-150

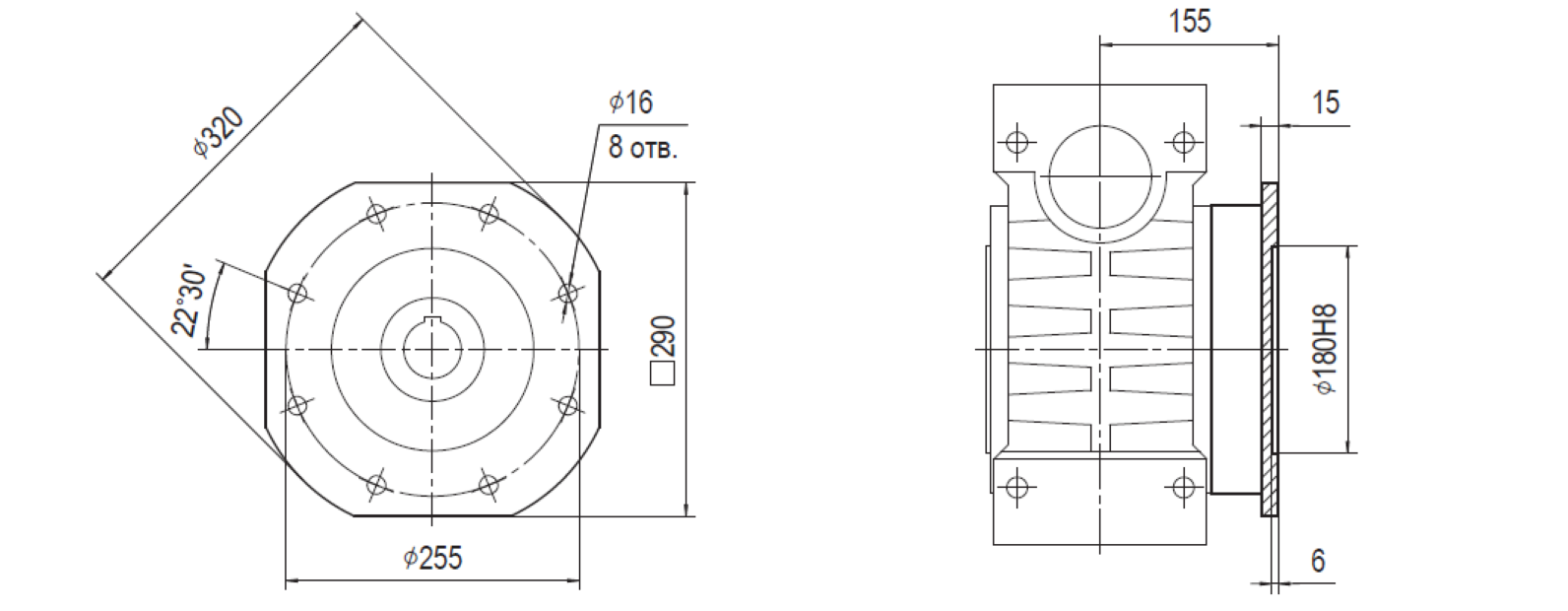

Выходной фланец
9МЧ-150

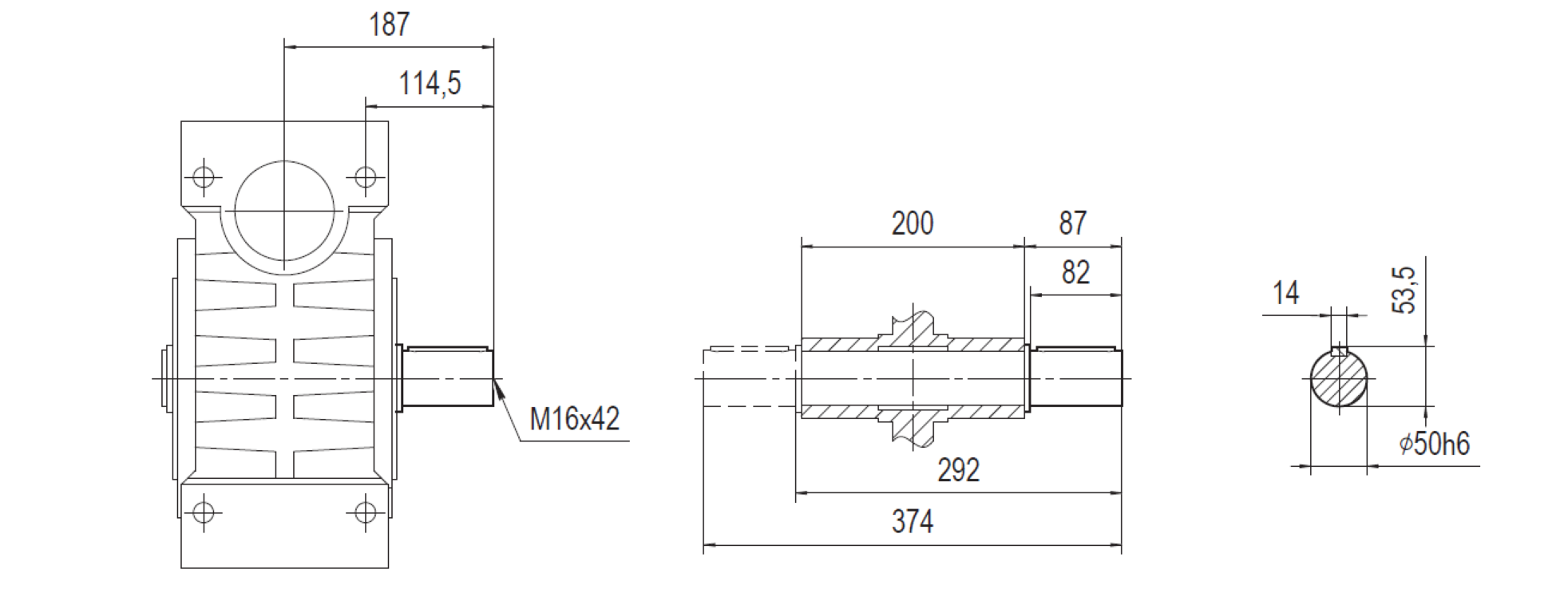

Выходной вал
9МЧ-150

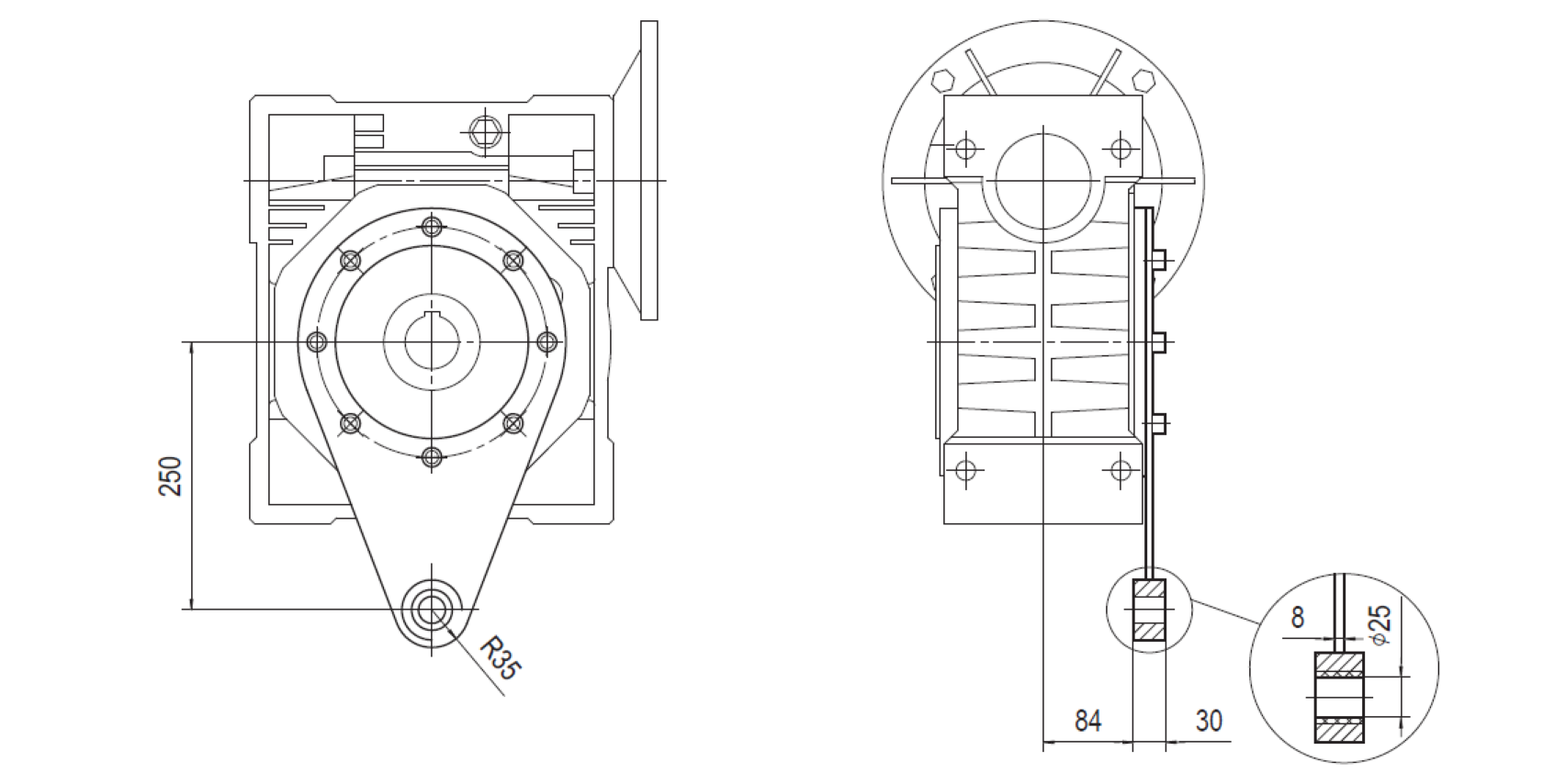

Реактивная штанга
9МЧ-150

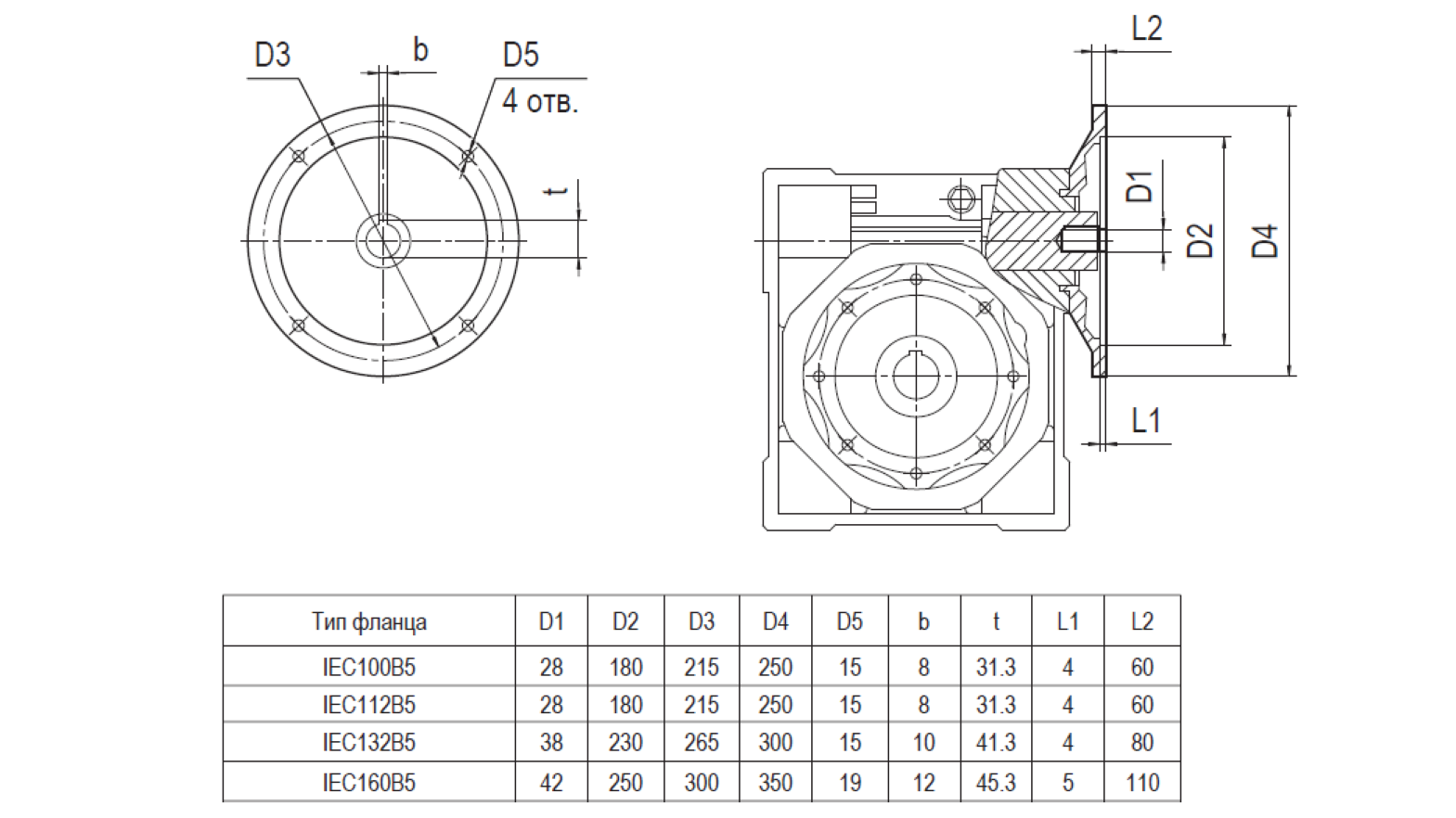

Фланец для монтажа электродвигателя
9МЧ-150

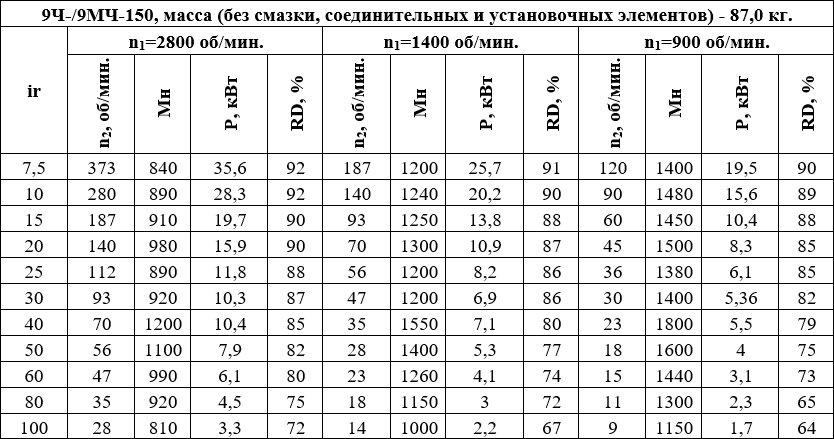

Эксплуатационные характеристики

9МЧ-150

Условные обозначения, принятые в таблице:

i - передаточное число

n2 - номинальная частота вращения выходного вала, об/мин

Мн - номинальный крутящий момент, Нхм

RD - динамический КПД, %

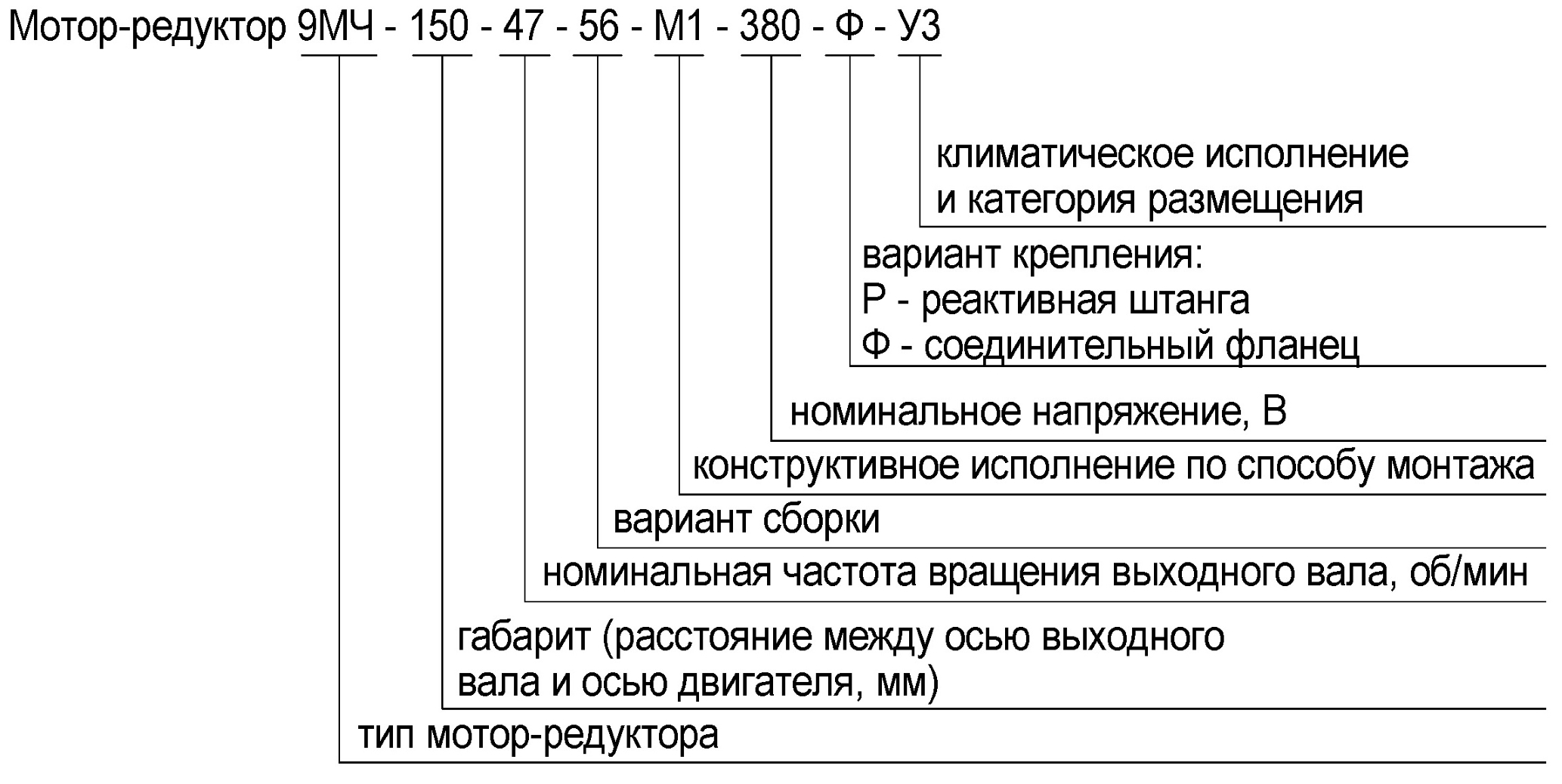

Система обозначений

Условное обозначение
9МЧ-150
Монтажные положения, количество смазки и расположение сливных/заливных пробок и отдушин
9МЧ-150
Монтажное положение
9МЧ-150
