Мотор-редуктор цилиндрическо-червячный 9МЦЧ-63/40

9МЦЧ-63/40
описание серии

Базовые модели мотор-редукторов серии 9МЧ могут быть укомплектованы цилиндрической предступенью, что позволяет получить больший диапазон передаточных чисел (от 72.6 до 317) и повысить надежность всего привода, так как скорость ниже 1400 об/мин, достигнутая посредством внешних редукторов или приводов, несомненно обеспечивает лучшую работу редуктора, способного функционировать при низких температурах, и является преимуществом для всей кинематической цепи.
Мотор-редукторы с комбинированной передачей указанного типа способны передавать мощность от 0.12 до 1.5 кВт.

Типы размеров
скачать файлом Заказать

9МЦЧ-63/40

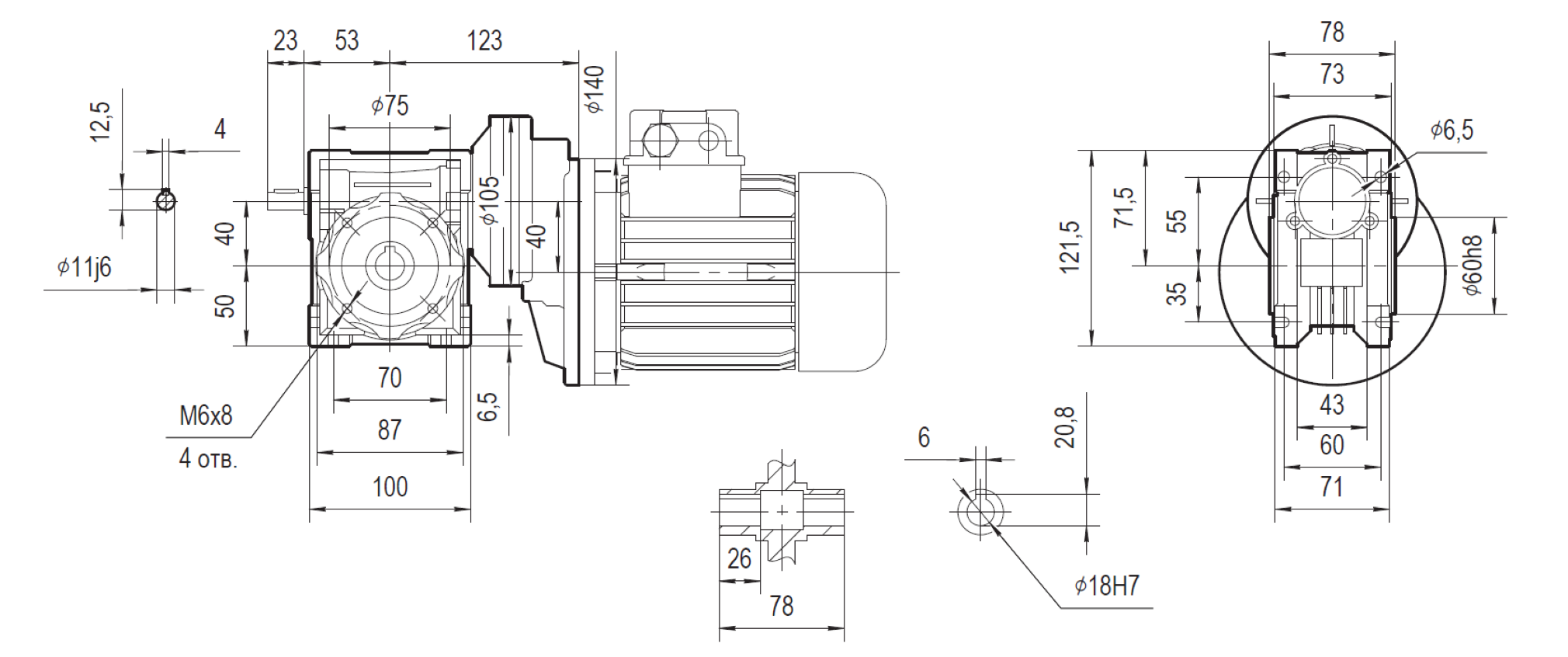

Габаритные и присоединительные размеры мотор-редуктора 9МЦЧ-63/40
9МЦЧ-63/40

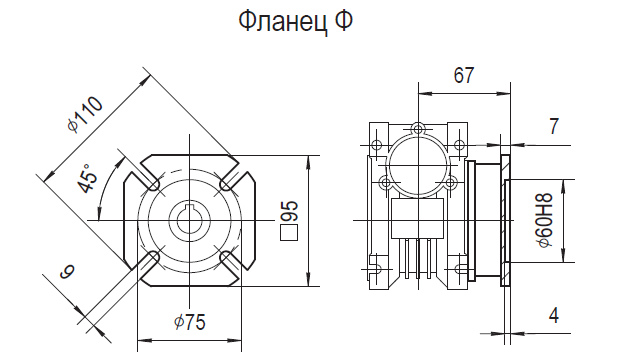

Выходной фланец (типоразмер Ф)
9МЦЧ-63/40

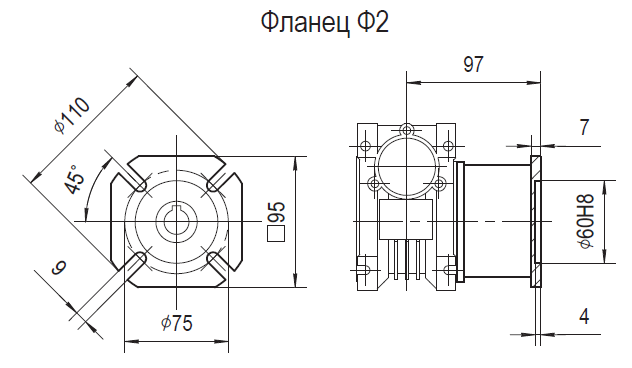

Выходной фланец (типоразмер Ф2)
9МЦЧ-63/40

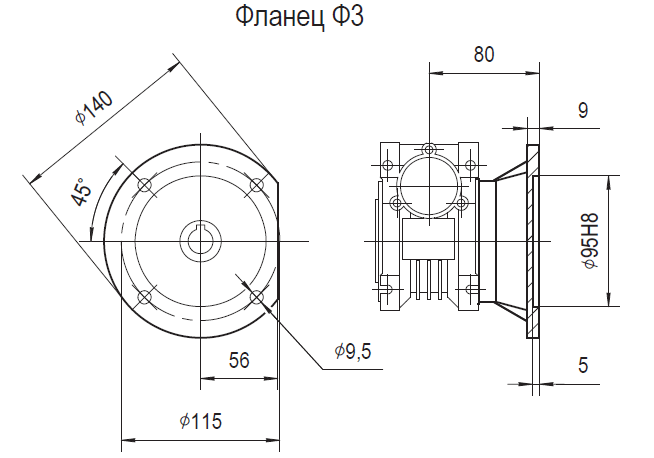

Выходной фланец (типоразмер Ф3)
9МЦЧ-63/40

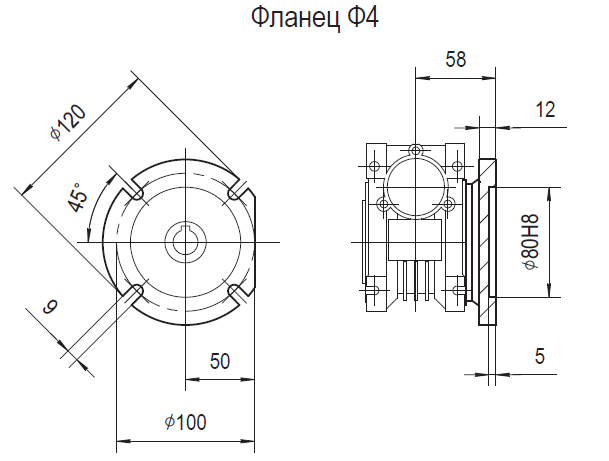

Выходной фланец (типоразмер Ф4)
9МЦЧ-63/40

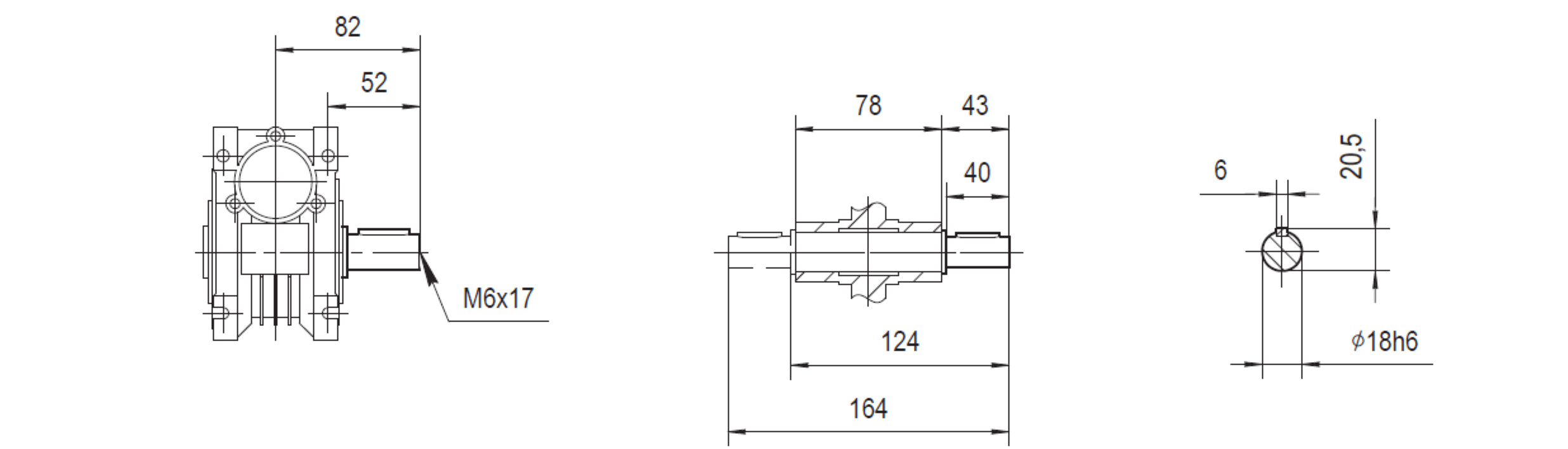

Выходной вал
9МЦЧ-63/40

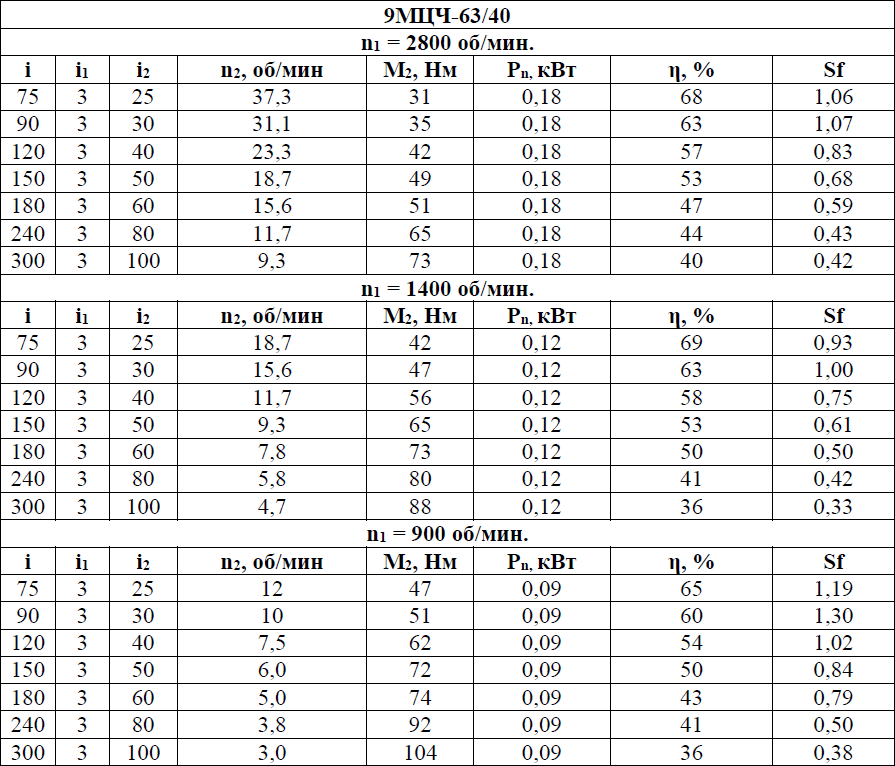

Эксплуатационные характеристики

9МЦЧ-63/40

Условные обозначения, принятые в таблице:

i - передаточное число

n2 - номинальная частота вращения выходного вала, об/мин

М2 - номинальный крутящий момент, Нхм

Pn - номинальная передаваемая мощность, кВт

η - динамический КПД, %

Sf - сервис-фактор

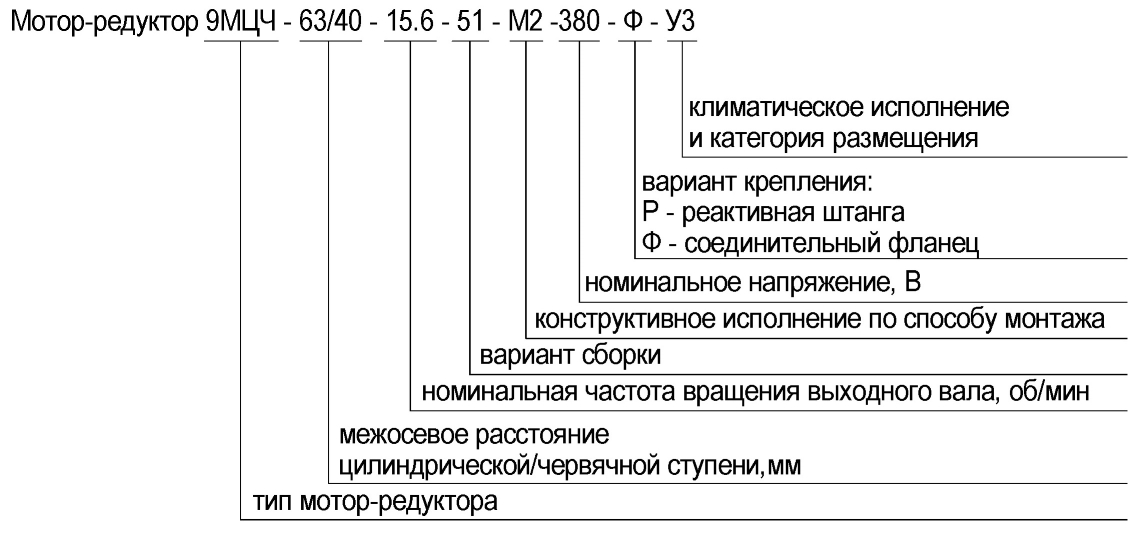

Система обозначений

Условное обозначение
9МЦЧ-63/40

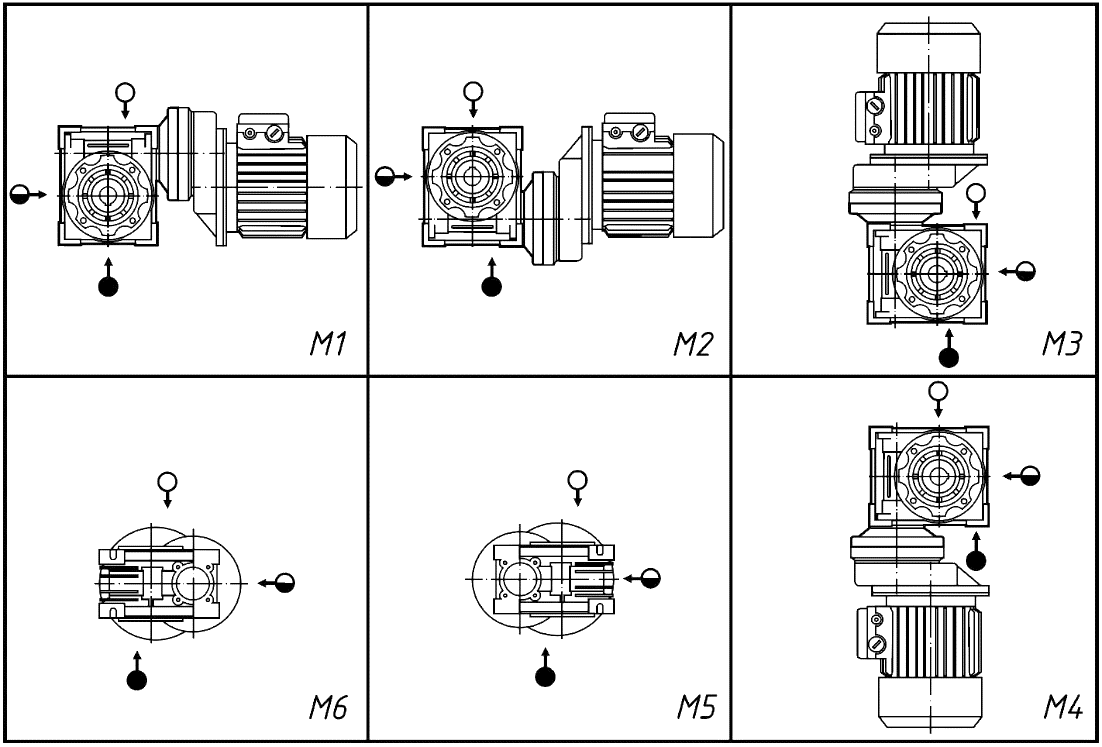

Монтажные положения, количество смазки и расположение сливных/заливных пробок и отдушин
9МЦЧ-63/40

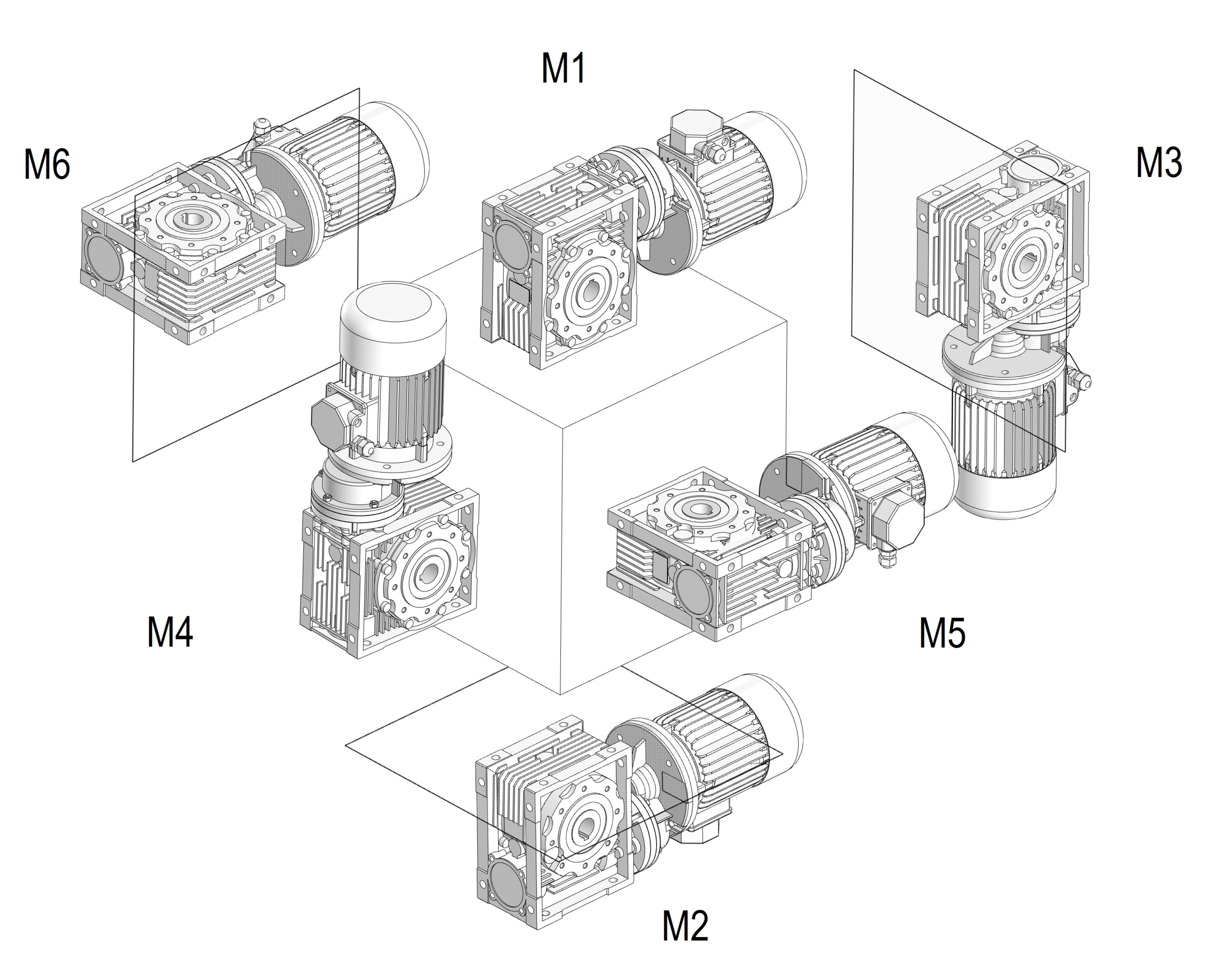

Монтажное положение
9МЦЧ-63/40
